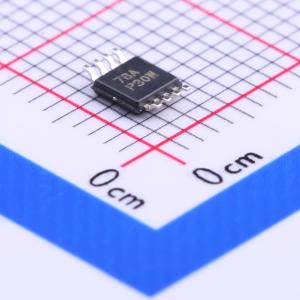

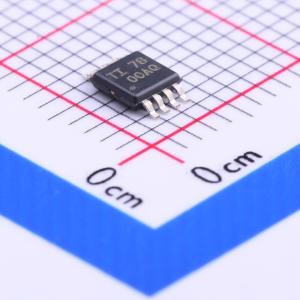

温馨提醒：图片仅供参考，商品以实物为准
OPA209AIDGKT
2.2nV/√Hz，低功耗、36V 运算放大器
- 描述
- OPA209 单通道、2.2nV/rtHz、18MHz、RRO、36V 精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA209AIDGKT
- 商品编号
- C201635
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 18MHz | |
| 输入偏置电流(Ib) | 1nA | |
| 输入失调电压(Vos) | 150uV | |
| 共模抑制比(CMRR) | 130dB | |
| 压摆率(SR) | 6.4V/us | |
| 输出电流 | 65mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 静态电流(Iq) | 2.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 2.2nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 8nA |
商品概述
OPA209系列精密运算放大器仅需2.5 mA（最大值）的电源电流，即可实现极低的电压噪声密度（2.2 nV/√Hz）。该系列还具备轨到轨输出摆幅，有助于最大化动态范围。 在精密数据采集应用中，即使输出摆幅达到10 V，OPA209也能快速稳定至16位精度。这种出色的交流性能，加上仅150 μV（最大值）的失调电压和低温度漂移，使OPA209非常适合快速、高精度应用。 OPA209的工作电源范围广泛，双电源为±2.25 V至±18 V，单电源为4.5 V至36 V。 OPA209提供5引脚SOT - 23、8引脚VSSOP和标准8引脚SOIC封装。双路OPA2209提供8引脚VSSOP和8引脚SOIC封装。四路OPA4209提供14引脚TSSOP封装。 OPA209系列的工作温度范围为 - 40°C至125°C。
商品特性
- 低电压噪声：1 kHz时为2.2 nV/√Hz
- 0.1 Hz至10 Hz噪声：130 nVPP
- 低静态电流：每通道2.5 mA（最大值）
- 低失调电压：150 μV（最大值）
- 增益带宽积：18 MHz
- 压摆率：6.4 V/μs
- 宽电源范围：±2.25 V至±18 V、4.5 V至36 V
- 轨到轨输出
- 短路电流：±65 mA
- 提供5引脚SOT - 23、8引脚MSOP、8引脚SOIC和14引脚TSSOP封装
应用领域
- 锁相环（PLL）环路滤波器
- 低噪声、低功耗信号处理
- 低噪声仪表放大器
- 高性能模数转换器（ADC）驱动器
- 高性能数模转换器（DAC）输出放大器
- 有源滤波器
- 超声放大器
- 专业音频前置放大器
- 低噪声频率合成器
- 红外探测器放大器
- 水听器放大器
