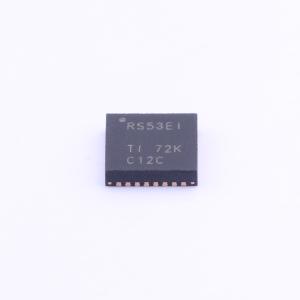

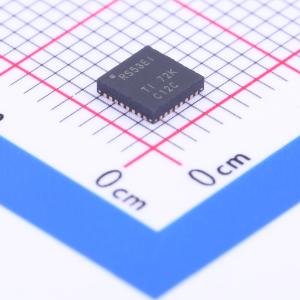

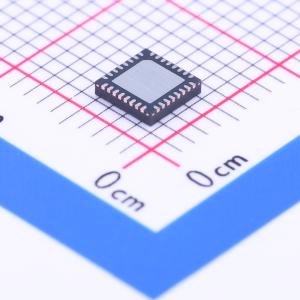

TRS3253EIRSMR

VL引脚兼容低至1.8V逻辑侧的混合电压系统  增强RIN输入和DOUT输出的ESD保护

• ±15 kV IEC 61000-4-2空气放电 ±8 kV IEC 61000-4-2接触放电
• ±15 kV人体模型  低300 μA供电电流  指定1000 kbps数据速率  自动断电加功能

TRS3253E设备是一款三驱动器五接收器的RS-232接口设备，具有分立的电源引脚，可在不需要外部电压转换器的情况下进行混合信号操作。所有RS-232输入和输出均通过IEC 61000-4-2空气放电方法、IEC 61000-4-2接触放电方法以及人体模型方法进行了±15 kV、±8 kV和±15 kV的保护。

电荷泵仅需四个电容器即可从单个3.3 V或5 V电源运行。TRS3253E能够在保持RS-232合规输出电平的同时，以高达1000 kbps的数据速率运行。

自动断电加功能在30秒无活动后自动关闭驱动器以降低功耗。在断电状态下，供电电流最大为10 μA。

即使在设备处于断电状态时，也可以通过INVALID逻辑输出获得接收器输入电压状态。

TRS3253E具有独特的VL引脚，允许其在混合逻辑电压系统中工作。通过VL引脚可编程设置驱动器输入（DIN）和接收器输出（ROUT）逻辑电平。这消除了与低压微控制器或UART接口时对额外电压电平移位器的需求。

当FORCEON和FORCEOFF均为高电平时，可以禁用自动断电加功能。启用自动断电加功能后，当任何接收器或驱动器输入上施加有效信号变化时，设备将自动激活。在30秒无活动后，设备将自动断电以节省功耗。

如果任何接收器输入电压大于2.7 V或小于-2.7 V，或者在-0.3 V到0.3 V之间的时间少于30 μs，则INVALID为高电平（有效数据）。如果所有接收器输入电压在-0.3 V到0.3 V之间的时间超过30 μs，则INVALID为低电平（无效数据）。请参阅图7了解接收器输入电平。

• 手持设备
• 移动电话
• 电池供电设备
• 数据电缆
• POS 设备
• HDMI 切换矩阵调试端口
