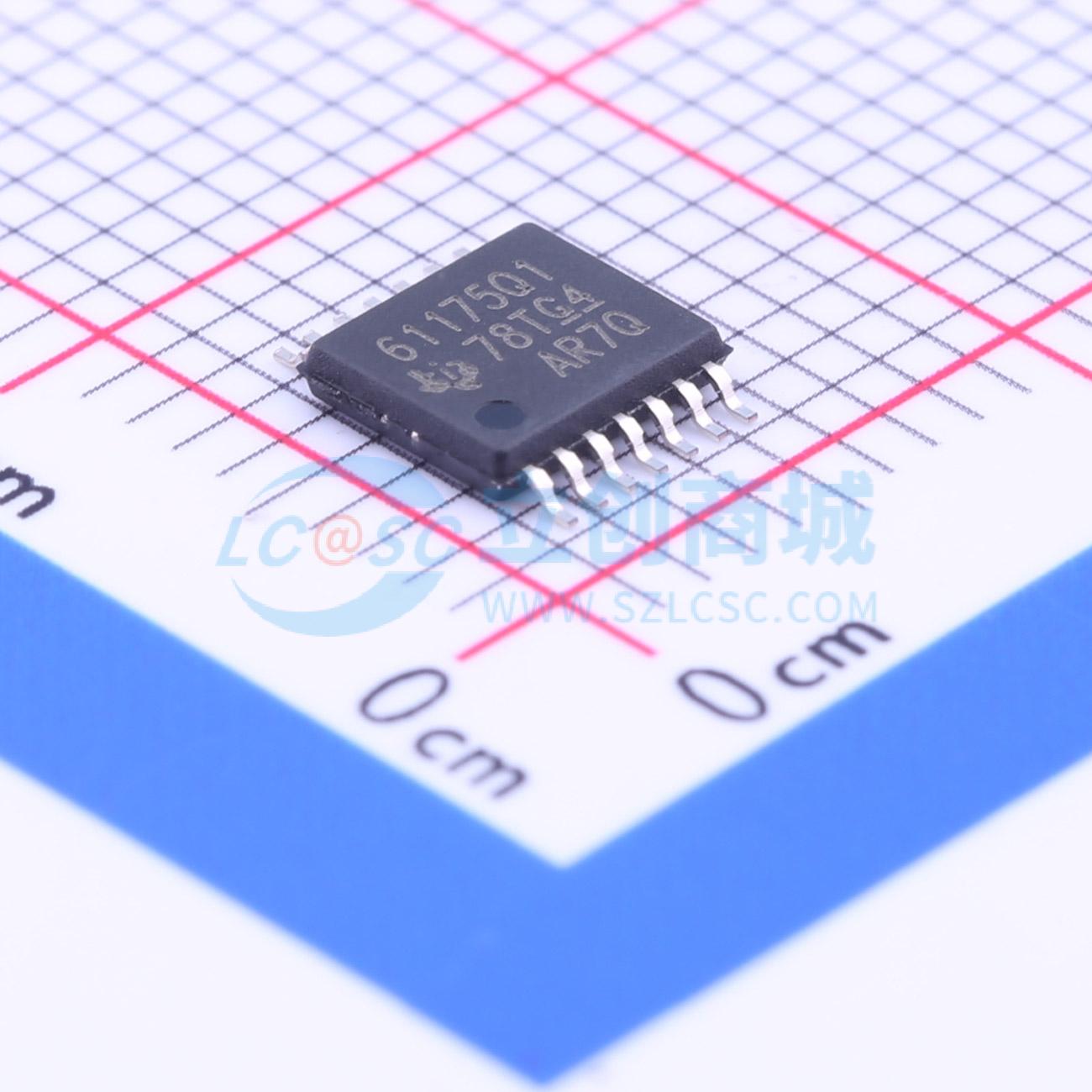

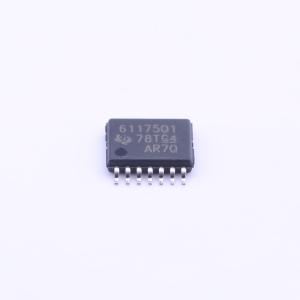

温馨提醒：图片仅供参考，商品以实物为准

TPS61175QPWPRQ1

高电压升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61175-Q1是一款单片开关调节器,具有集成的3A、40V功率开关。它支持多种标准开关调节器拓扑,包括升压、SEPIC和反激式。输入电压范围为2.9V至18V,输出电压可通过外部电阻设置。该器件具有软启动功能,可编程开关频率范围为200kHz至2.2MHz。此外,还具有过流保护和热关断功能。
品牌名称: TI(德州仪器)
商品型号: TPS61175QPWPRQ1
商品编号: C201616
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

TPS61175-Q1是一款集成了3A、40V功率开关的单片式开关稳压器。它可配置为多种标准开关稳压器拓扑，包括升压、SEPIC和反激式。该器件具有较宽的输入电压范围，可支持采用多节电池或稳压5V、12V电源轨供电的应用。 TPS61175-Q1采用电流模式PWM（脉冲宽度调制）控制来调节输出电压。PWM的开关频率可通过外部电阻或外部时钟信号设置。用户可将开关频率编程为200kHz至2.2MHz。该器件具备可编程软启动功能，可在启动期间限制浪涌电流，还内置了其他保护功能，如逐脉冲过流限制和热关断。TPS61175-Q1采用带PowerPAD的14引脚HTSSOP封装。

商品特性

通过AEC-Q100认证，结果如下：器件温度等级1：结工作温度范围为-40℃至125℃
2.9V至18V输入电压范围
3A、40V内部开关
高效功率转换：高达93%
由外部电阻设置频率：200kHz至2.2MHz
同步外部开关频率
用户定义的满载软启动
轻载时为调节输出进行跳周期开关
带PowerPAD的14引脚HTSSOP封装

应用领域

5V至12V、24V功率转换
支持SEPIC、反激式拓扑
ADSL调制解调器
电视调谐器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.9V~18V
	输出电压	2.9V~38V
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式；SEPIC；反激式
	静态电流(Iq)	3.5mA
	开关管(内置/外置)	内置
	输出类型	可调
