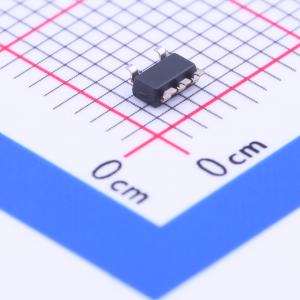

温馨提醒：图片仅供参考，商品以实物为准

TPS76350QDBVRQ1

5V 150mA 10V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS763-Q1 汽车用低功耗 150mA 低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS76350QDBVRQ1
商品编号: C201605
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS763xx-Q1系列是低压降LDO线性稳压器，支持2.7V至10V的宽输入电压范围，可提供高达150mA的负载电流，分为固定输出版本和可调输出版本，固定版本输出电压范围为1.6V至5.0V，可调版本输出电压范围为1.6V至6.5V，具备多种保护功能，采用小型化封装，适合成本敏感型设计以及布板空间宝贵的应用场景。

商品特性

符合面向汽车应用的AEC-Q100标准，温度等级1，新芯片结温范围为-40℃至+150℃；器件HBM ESD分类为级别1C；旧芯片器件CDM ESD分类为级别C3；新芯片器件CDM ESD分类为级别C4
输入电压范围为2.7V至10V
固定输出器件输出电压范围为1.6V至5.0V，可调输出器件输出电压范围为1.6V至6.5V
最大输出电流可达150mA
输出电压精度：新芯片典型值为±1.5%，旧芯片典型值为±2.5%
低静态电流：新芯片IOUT=0mA时典型值为65μA，IOUT=150mA时典型值为765μA；旧芯片IOUT=1mA至150mA时典型值为85μA；25℃条件下睡眠模式静态电流最大值可降至1μA
压降电压：新芯片IOUT=150mA时典型值为175mV，旧芯片IOUT=150mA时典型值为300mV
支持的电容ESR范围：新芯片为0Ω至1Ω，旧芯片为0.3Ω至10Ω
具备热关断和过流限制功能
新芯片具备有源过冲下拉保护、内部软启动电路，可减小启动浪涌电流，降低输入电容要求
新芯片工作结温范围为-40℃至150℃
具备逻辑使能的睡眠模式，可关断稳压器降低功耗
采用5引脚SOT-23 DBV封装，具有低压降、低功耗运行、小型化的特点
标称输出电容必须大于1μF，电容器标称降额为50%，需保证引脚上的有效电容大于1μF

应用领域

高压电池系统
车辆仪表组
两轮车和三轮车牵引驱动
牵引逆变器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	10V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	300mV@(150mA)

	属性	参数值
	静态电流(Iq)	140uA
	噪声	2uVrms
	功能特性	反极性电流保护；使能控制；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
