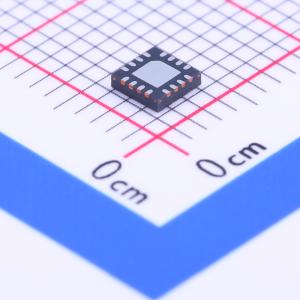

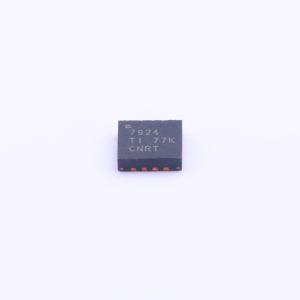

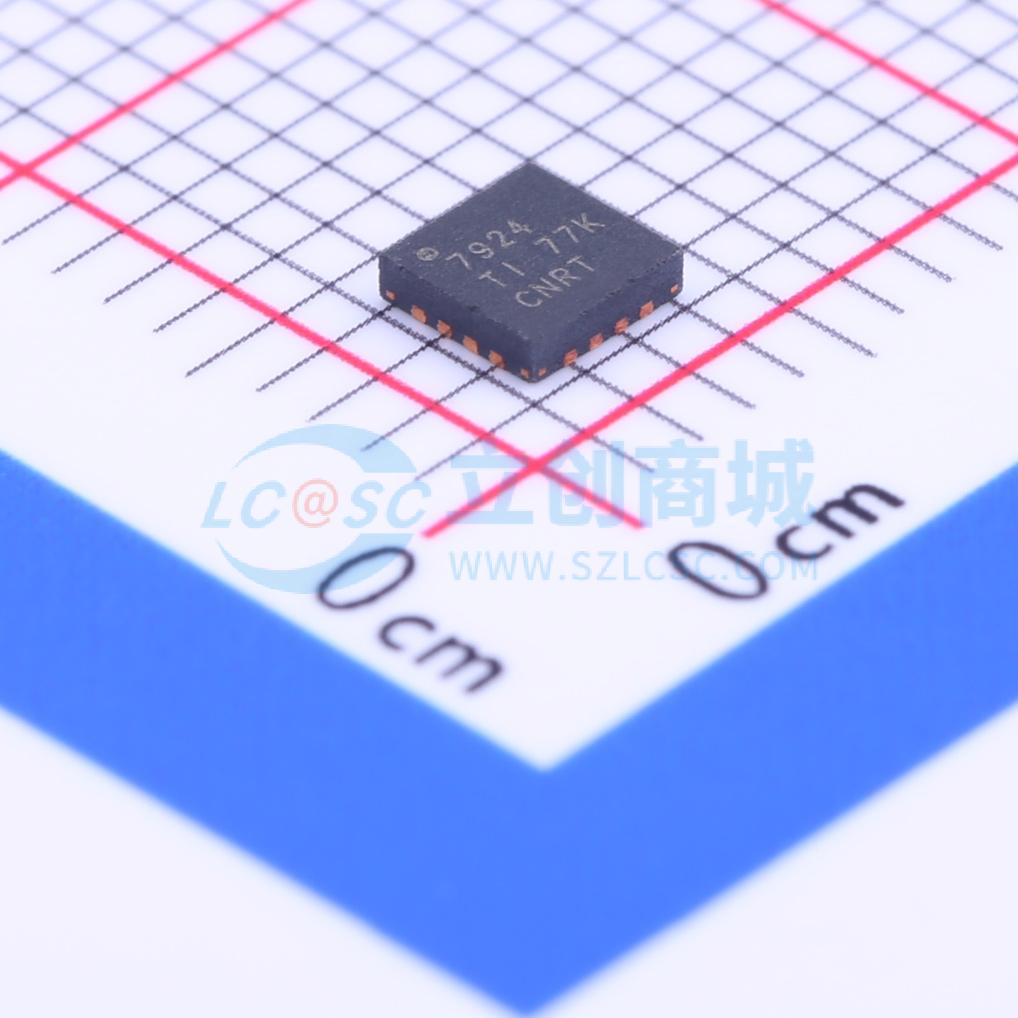

ADS7924IRTET

12位4通道带I2C接口的微功耗模数转换器

描述: ADS7924 具有智能系统功耗控制功能的 12 位 4 通道多路输入 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS7924IRTET
商品编号: C201603
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

商品概述

ADS7924是一款带有I²C™接口的四通道、12位模数转换器（ADC）。其ADC内核功耗低，支持低电源电压工作，且具备灵活的测量定序器，可在转换间隙基本消除功耗，因此ADS7924可构成适用于电池供电设备和能量收集系统等对电源要求严苛的应用的完整监测系统。 ADS7924的每个输入通道都配有专用数据寄存器和片上可编程数字阈值比较器。可对报警条件进行编程以产生中断。数据缓冲、可编程阈值比较和报警中断相结合，可最大限度减少主微控制器监控ADS7924所需的时间。四通道输入多路复用器（MUX）通过外部引脚连接，允许在MUX和ADC之间使用通用信号调理电路，从而减少整体元件数量。低功耗ADC以模拟电源作为参考，仅需10 μs即可采集并转换信号。片上振荡器无需外部提供主时钟。 ADS7924采用3 mm × 3 mm的小型WQFN封装，可在 -40°C至85°C的工业温度范围内完全正常工作。

商品特性

智能监测：
- 四通道多路复用器自动定序
- 每个通道独立的报警阈值
- 可编程扫描速率
微功耗™监测：
- 四通道扫描：每1 ms → 25 μW，每10 ms → 5 μW
- 掉电电流 < 1 μA
- 可编程中断引脚控制
- 微控制器关机/唤醒
- 自动掉电控制
- PWRCON引脚可关闭外部运算放大器
宽电源电压范围：
- 模拟电源：2.2 V至5.5 V
- 数字电源：1.65 V至5.5 V
小尺寸封装：3 mm × 3 mm WQFN

应用领域

便携式和电池供电系统：医疗、通信、远程传感器信号监测、电源监测
能量收集

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	-
	通道数	4
	工作电压	2.2V~5.5V
	接口类型	I2C
	差分输入	否

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	时钟/振荡器	内置
	基准电压源	内置
	可变增益	不支持
	ADC架构	SAR
	静态电流	5uA
