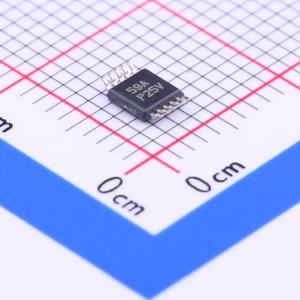

VCA822IDGST
宽带、增益调节范围大、线性电压控制可变增益放大器，具备差分输入转单端输出功能，内部集成乘法器核心
- 描述
- VCA822 宽带、大于 40dB 增益调节范围、V/V 线性可变增益放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- VCA822IDGST
- 商品编号
- C201598
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 17.8uV/℃ | |
| 压摆率(SR) | 1.7V/ns | |
| 输入偏置电流(Ib) | 19uA | |
| 输入失调电流(Ios) | 2.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8.2nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 37mA | |
| 输出电流 | 160mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -5V~5V | |
| 功能特性 | - |
商品概述
VCA822是一款直流耦合、宽带、V/V线性、连续可变的压控增益放大器。它可实现差分输入到单端的转换，配备高阻抗增益控制输入，可将增益从由增益电阻和反馈电阻设定的标称最大增益下调40dB。VCA822内部架构由两个输入缓冲器、一个输出电流反馈放大器级集成乘法器核心构成，可提供完整的可变增益放大器系统，不需要外部缓冲。最大增益可通过两个电阻在外部设定，设计灵活，最大增益可设置在+2V/V至+100V/V之间。采用±5V电源供电，增益随控制电压变化呈V/V线性变化，具备出色的增益线性度，当最大增益为20dB、增益控制输入电压在0V至1V之间变化时，在25℃条件下增益偏差不超过±0.3dB。
商品特性
- 增益G=+10V/V时，小信号带宽为150MHz
- 增益G=+10V/V时，5V峰峰值带宽为137MHz
- 0.1dB增益平坦度可达28MHz
- 压摆率为1700V/μs
- 增益调节范围大于40dB
- 增益精度高，20dB时增益偏差为±0.3dB
- 最大输出电流可达±160mA
- 配备高阻抗增益控制输入
- 内部集成完整可变增益放大器系统，无需外部缓冲
- 最大增益可外部配置，设计灵活
- 增益随控制电压呈线性变化，线性度出色
应用领域
- 差分线路接收器
- 差分均衡器
- 脉冲幅度补偿
- 可变衰减器
- 电压调谐有源滤波器
- LMH6503的直接升级替换
- RC负载差分均衡
