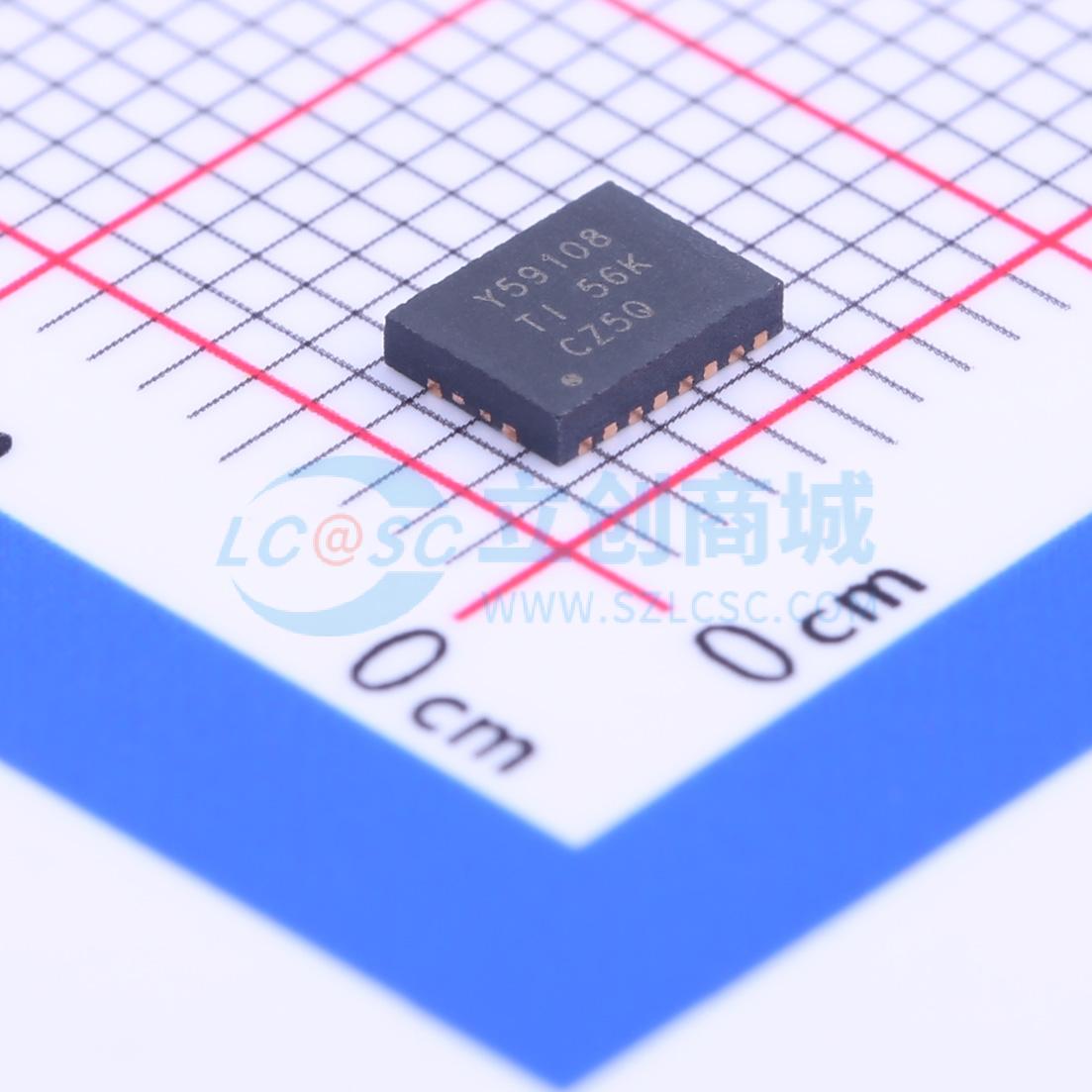

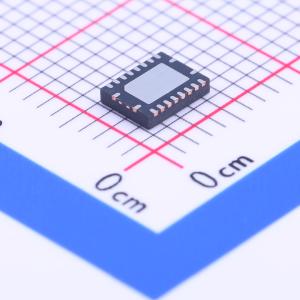

TLC59108IRGYR

TLC59108是一款I²C总线控制的8位LED驱动器，针对红/绿/蓝/琥珀色（RGBA）颜色混合和背光应用进行了优化。 每个LED输出都有自己的8位分辨率（256级）固定频率独立PWM控制器，工作频率为97 kHz，占空比可在0%至99.6%之间调节。独立PWM控制器允许为每个LED设置特定的亮度值。另外还有一个8位分辨率（256级）的组PWM控制器，固定频率为190 Hz，频率也可在24 Hz至每10.73秒一次之间调节，占空比可在0%至99.6%之间调节。组PWM控制器可使所有LED以相同的值进行调光或闪烁。 每个LED输出可以关闭、开启（无PWM控制），或者设置为独立PWM控制器的值以及独立和组PWM控制器的值。 软件可编程的LED组和三个子调用I²C总线地址允许所有或指定组的TLC59108器件响应一个公共I²C总线地址，例如，可使所有红色LED同时开启或关闭，或实现跑马灯效果，从而减少I²C总线命令。四个硬件地址引脚允许同一总线上最多连接14个器件。

• 八个LED驱动器（每个输出可编程为关闭、开启、可编程LED亮度、可编程组调光/闪烁与独立LED亮度混合）
• 八个恒流输出通道
• 每个LED输出具有256级（8位）线性可编程亮度，使用97 kHz PWM信号可从完全关闭（默认）调节到最大亮度
• 256级组亮度控制允许进行整体调光（使用190 Hz PWM信号，从完全关闭到最大亮度（默认）
• 256级组闪烁，频率可在24 Hz至10.73 s之间编程，占空比可在0%至99.6%之间调节
• 四个硬件地址引脚允许14个TLC59108器件连接到同一I²C总线
• 四个软件可编程I²C总线地址（一个LED组调用地址和三个LED子调用地址）允许以任意组合同时对器件组进行寻址。例如，一个寄存器用于全调用，以便I²C总线上的所有TLC59108器件可以同时被寻址，第二个寄存器可用于三个不同的地址，以便总线上三分之一的器件可以作为一组同时被寻址。
• I²C总线地址的软件使能和禁用，软件复位功能（SWRST调用）允许通过I²C总线对器件进行复位
• 每个器件最多有14个可能的硬件可调独立I²C总线地址，以便对每个器件进行编程
• 开路/过温检测模式，用于检测单个LED错误
• 输出状态变化可在确认或停止命令时编程，以逐字节或同时更新输出（默认在停止时变化）
• 通过外部电阻调节恒定输出电流（10 mA至120 mA）
• 最大输出电压：17 V
• 25 MHz内部振荡器，无需外部组件
• 1 MHz快速模式增强型兼容I²C总线接口，SDA输出具有30 mA高驱动能力，用于驱动高电容总线
• 内部上电复位
• SCL/SDA输入上有噪声滤波器
• 上电无毛刺
• 低电平有效复位
• 支持热插拔
• 3.3 V或5 V电源电压

• 游戏
• 小型 signage
• 工业设备
