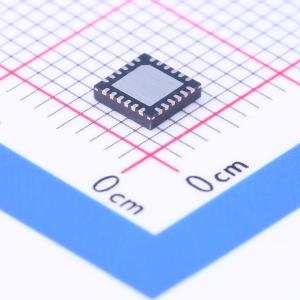

温馨提醒：图片仅供参考，商品以实物为准

BQ24266RGER

描述: 3A、30V 独立单输入、单节开关模式锂离子电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24266RGER
商品编号: C201601
商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品概述

bq24266是高度集成的单节锂离子电池充电器和系统电源路径管理器件，支持通过USB端口或壁式适配器电源供电运行。电源路径功能使bq24266能够通过高效的直流 - 直流转换器为系统供电，同时独立地为电池充电。当适配器无法满足系统电流需求时，电源路径还允许电池补充系统电流。为支持USB OTG应用，bq24266可配置为将电池电压升压至5V，并在输入端提供高达1A的电流。电池充电分为三个阶段：预充电、恒流和恒压。热调节功能可防止管芯温度超过125°C。此外，还包含一个符合JEITA标准的电池组热敏电阻监测输入（TS），以防止电池在安全温度范围之外充电。

商品特性

充电时间优化器（增强型恒流/恒压转换），实现更快充电
集成FET，充电速率高达3A，精度为5%，峰值效率达93%
具备升压能力，可在IN端为USB OTG供电，提供5V/1A的输出
集成电源路径MOSFET和可选的BGATE控制，以延长电池寿命，并可从深度放电的电池或无电池状态下立即启动
输入额定电压为30V，具备过压保护功能
支持5V USB2.0/3.0和12V USB电力传输
采用4mm x 4mm QFN - 24封装，解决方案尺寸小
通过IUSB和/CE编程实现安全、精确的电池管理功能
输入电流限制和VIN_DPM阈值
用于输入电流控制的热调节保护
热关断和保护

应用领域

手持式扫描仪和销售点终端
手持产品
移动电源和外部电池组
小型电动工具
便携式媒体播放器和游戏机

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	工作电压	4.2V~14V
	最大充电电流	-

	属性	参数值
	充电饱和电压	4.2V
	电池节数	1
	工作温度	0℃~+85℃
