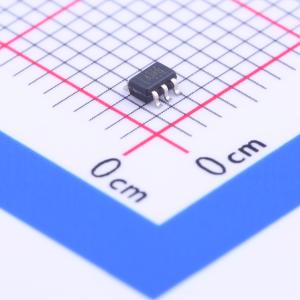

温馨提醒：图片仅供参考，商品以实物为准

TPS71501QDCKRQ1

汽车类 50mA、24V、超低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS715-Q1 采用 SC70 封装的 50mA、24V、3.2μA 电源电流、低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS71501QDCKRQ1
商品编号: C201591
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS715xx-Q1低压差（LDO）稳压器具备高输入电压、低压差、低功耗运行和小型化封装等优势。该器件的输入电压范围为2.5 V至24 V，搭配任何电容（>0.47 μF）均可稳定工作。低压差和低静态电流特性使其能够在极低的功率水平下运行。因此，该器件非常适合为电池管理IC供电。具体而言，一旦施加的电压达到最小输入电压，器件即被启用，输出端可迅速为持续运行的电池充电IC供电。通常使用的PNP传输晶体管已被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，在负载电流为50 mA时，典型压差为415 mV，且压差与负载电流成正比。低静态电流（典型值为3.2 μA）在整个输出负载电流范围（0 mA至50 mA）内保持稳定。

商品特性

符合汽车应用要求
汽车1级（Q温度范围）器件
HBM ESD分类等级为H2的器件
CDM ESD分类等级为C4B
最大输入电压24 V
50 mA负载时静态电流低至3.2 μA
搭配任何电容（>0.47 μF）均可稳定工作
50 mA低压差稳压器
提供2.5 V、3 V、3.3 V、5 V固定输出电压以及可调输出电压（1.2 V至15 V）选项
规定了最小和最大电流限制
采用5引脚SC70和SOT（DCK）封装
规定的结温范围为-40°C至125°C

应用领域

超低功耗微控制器
蜂窝和无绳手机
便携式和电池供电设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	24V
	输出电压	1.2V~15V
	输出电流	50mA
	电源纹波抑制比(PSRR)	60dB@(100kHz)
	压差	750mV@(50mA)

	属性	参数值
	静态电流(Iq)	12uA
	噪声	575uVrms
	特性	过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
