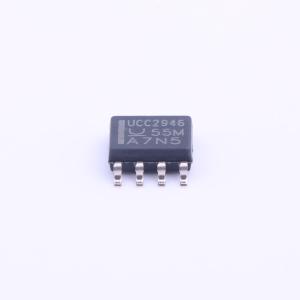

UCC2946D

UCCx946旨在提供精确的微处理器监控功能，包括复位和看门狗功能。上电期间，当VDD低至1 V时，该器件会发出复位信号RES。复位信号将一直保持有效，直到VDD电压上升并在复位周期内保持高于复位阈值。复位阈值和复位周期均可由用户编程设置。 UCCx946还能抵御VDD线路上的干扰。一旦RES信号被释放，任何低于阈值电压的下降都需要达到一定的持续时间和电压幅度才能产生复位信号。微处理器的一个I/O线可连接到看门狗输入（WDI）以实现看门狗功能。如果I/O线在用户可编程设置的看门狗周期内未发生翻转，则WDO信号将被置为有效。在复位条件下，看门狗功能将被禁用。 UCCx946提供8引脚SOIC(D)、8引脚PDIP (N)和8引脚TSSOP(PW)封装，以优化电路板空间。

• 完全可编程的复位阈值
• 完全可编程的复位周期
• 完全可编程的看门狗周期
• 2%精度的复位阈值
• 输入电压低至2 V
• 输入18 μΔ最大输入电流
• 复位有效电压低至1 V

• UCCx946监控电路可为各种微处理器应用提供精确的复位和看门狗功能。
