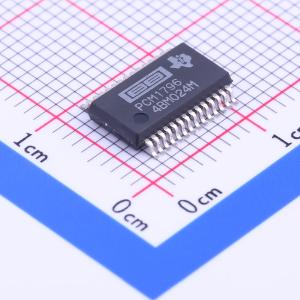

PCM1796DBR

24位、192kHz采样、高级分段音频立体声数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM1796 123dB SNR 立体声 DAC（软件控制）
品牌名称: TI(德州仪器)
商品型号: PCM1796DBR
商品编号: C201588
商品封装: SSOP-28
包装方式: 编带
商品毛重: 0.496克(g)

商品参数

商品概述

PCM1796是一款单片CMOS集成电路，在小型28引脚SSOP封装中集成了立体声数模转换器和支持电路。数据转换器采用先进的分段DAC架构，以实现出色的动态性能并提高对时钟抖动的耐受性。PCM1796提供平衡电流输出，允许用户在外部优化模拟性能。PCM1796支持PCM和DSD音频数据格式，便于与音频DSP和解码器芯片接口。PCM1796还可与外部数字滤波器设备（DF1704、DF1706、PMD200）连接。支持高达200 kHz的采样率。可通过SPI或I2C串行控制端口访问全套用户可编程功能，该端口支持寄存器写入和回读功能。PCM1796还支持时分复用命令和音频（TDMCA）数据格式。

商品特性

24位分辨率模拟性能：
- 动态范围：123 dB
- 总谐波失真加噪声（THD+N）：0.0005%
差分电流输出：4 mA峰峰值
过采样数字滤波器：
- 阻带衰减：-98 dB
- 通带波纹：±0.0002 dB
采样频率：10 kHz至200 kHz
系统时钟：128、192、256、384、512或768 fS，支持自动检测
支持16位、20位和24位音频数据
PCM数据格式：标准、I2S和左对齐
提供DSD格式接口
可选择与外部数字滤波器或DSP接口
TDMCA或串行端口（SPI/I2C）
用户可编程模式控制：
- 数字衰减：0 dB至–120 dB，0.5 dB/步长
- 数字去加重
- 数字滤波器滚降：陡峭或缓慢
- 软静音
- 每个输出的零标志
与PCM1792（引脚和模式控制）兼容
双电源供电：
- 5 V模拟电源，3.3 V数字电源
5 V耐压数字输入
小型28引脚SSOP封装

应用领域

音频/视频接收器
SACD播放器
DVD播放器
高清电视接收器
汽车音响系统
数字多轨录音机
其他需要24位音频的应用

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	24
	通道数	2
	工作电压	3V~5V

	属性	参数值
	接口类型	I2S
	芯片类型参数/描述	音频解码器
	工作温度	-25℃~+85℃
	采样率	200000Hz
