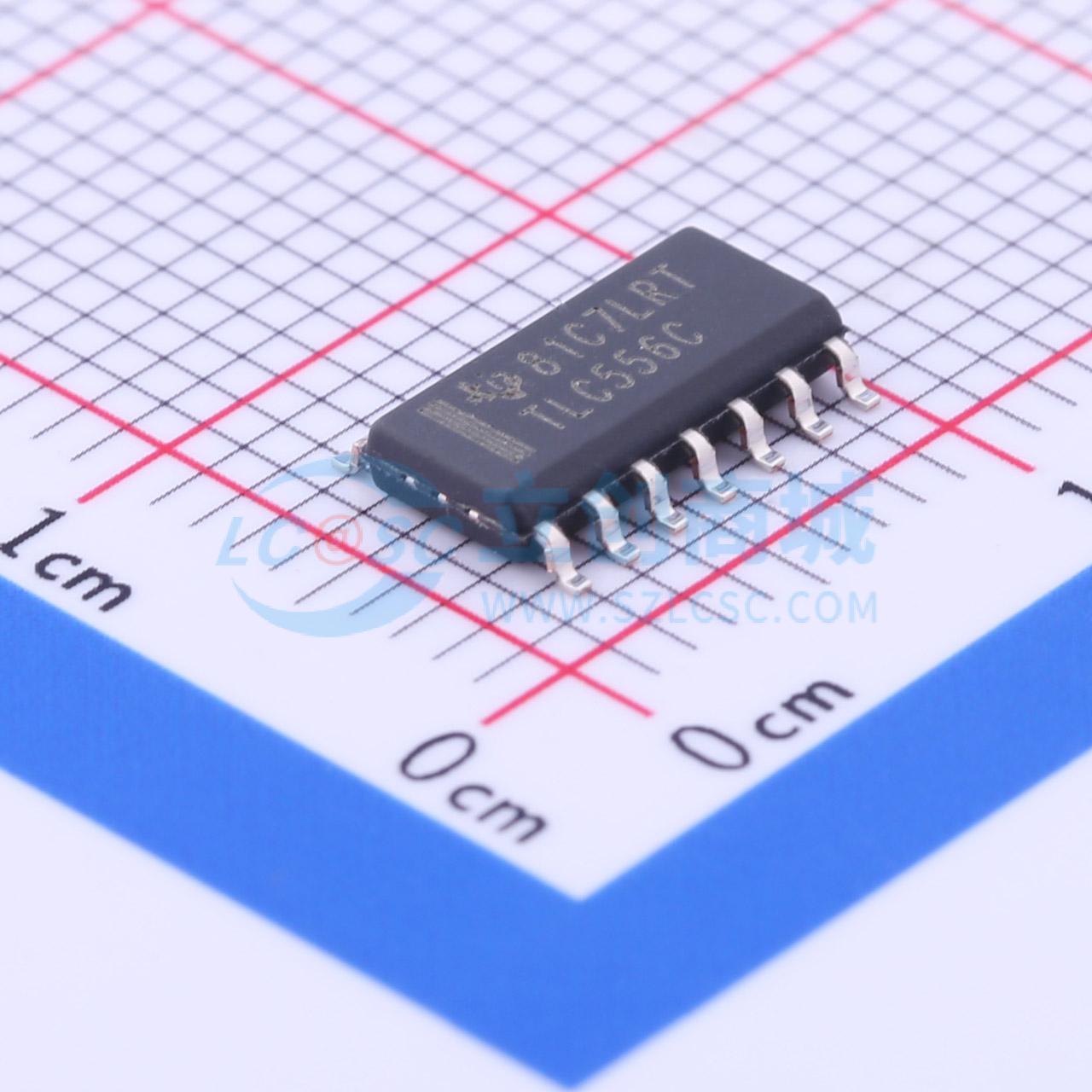

TLC556CDR

TLC556 系列是使用 TI LinCMOS 工艺制造的单片定时电路，该工艺提供了与 CMOS、TTL 和 MOS 逻辑的完全兼容性，并且可以在高达 2 MHz 的频率下工作。由于高输入阻抗，可以使用更小、成本更低的定时电容来实现精确的时间延迟和振荡。在整个电源电压范围内，功耗都很低。

与 NE556 一样，TLC556 的触发水平约为电源电压的三分之一，阈值水平约为电源电压的三分之二。这些水平可以通过控制电压端子进行改变。当触发输入低于触发水平时，触发器被置位，输出变高。如果触发输入高于触发水平且阈值输入高于阈值水平，则触发器被复位，输出为低。复位输入可以覆盖所有其他输入，并可用于启动新的定时周期。如果复位输入为低，则触发器被复位，输出为低。每当输出为低时，在放电端子和地之间提供一个低阻抗路径。

虽然 CMOS 输出能够吸收超过 100 mA 的电流并提供超过 10 mA 的电流，但 TLC556 在输出转换期间表现出显著减少的电源电流尖峰。这减少了 NE556 所需的大去耦电容的需求。

这些器件具有内部静电放电（ESD）保护电路，可以防止在高达 2000 V 的电压下发生灾难性故障，如按照 MIL-STD-883C 方法 3015 测试所示。然而，在处理这些器件时应小心，因为暴露于 ESD 可能会导致器件参数性能下降。

所有未使用的输入应连接到适当的逻辑电平，以防止误触发。
