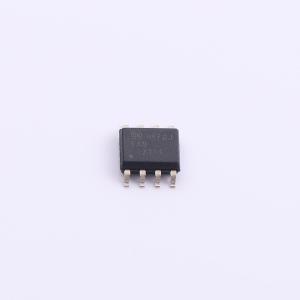

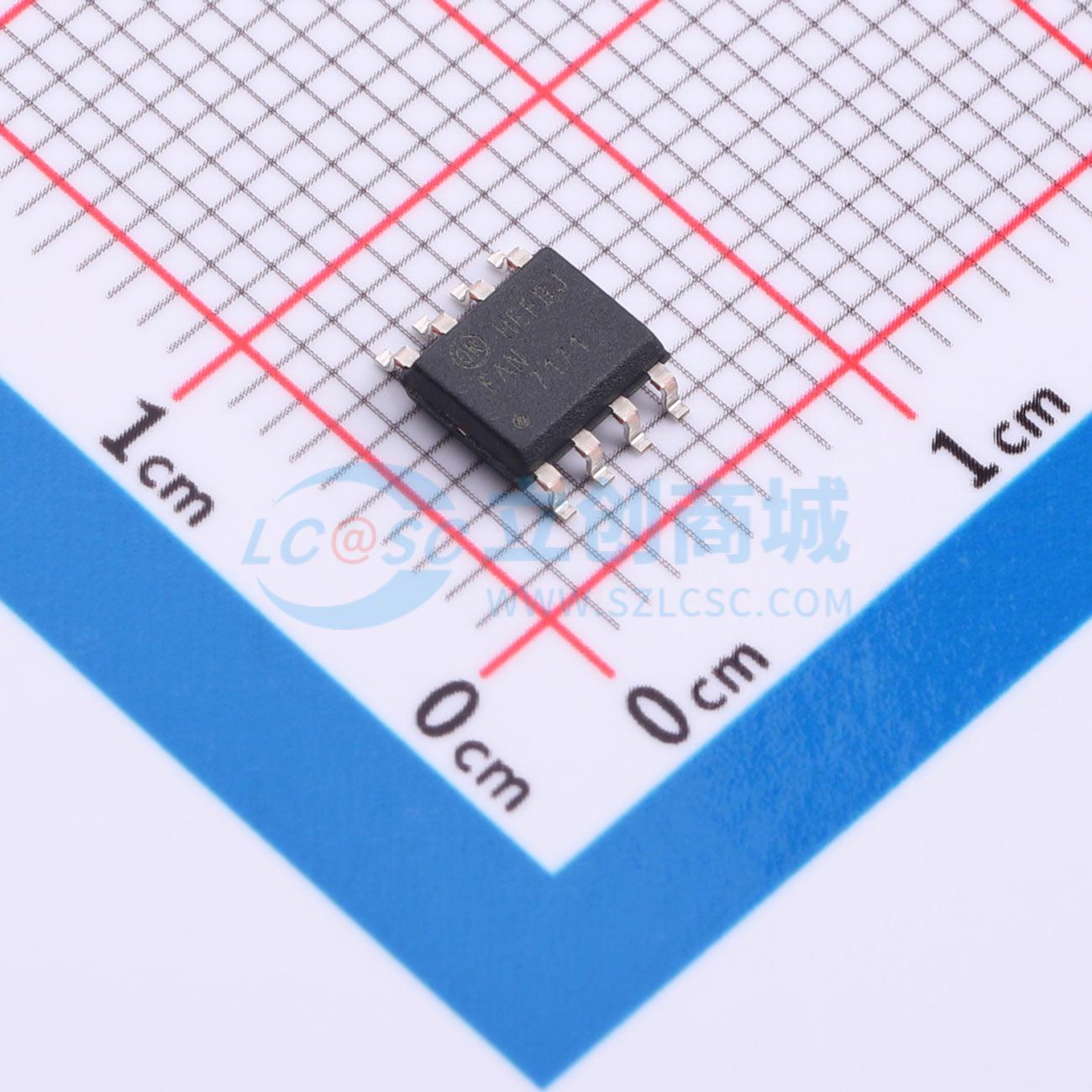

FAN7171MX-F085
FAN7171MX-F085
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN7171_F085 是单片高端栅极驱动 IC，可以驱动工作电压最高达 +600 V 的高速 MOSFET 和 IGBT。它具有缓冲输出级，且所有NMOS晶体管设计为具有高脉冲电流驱动能力和最低交叉传导。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN7171MX-F085
- 商品编号
- C903542
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 4.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4A | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 15ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
