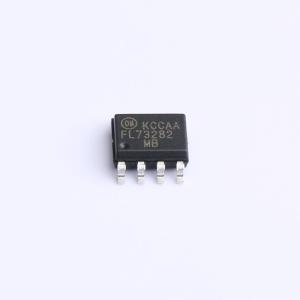

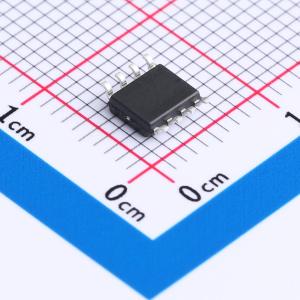

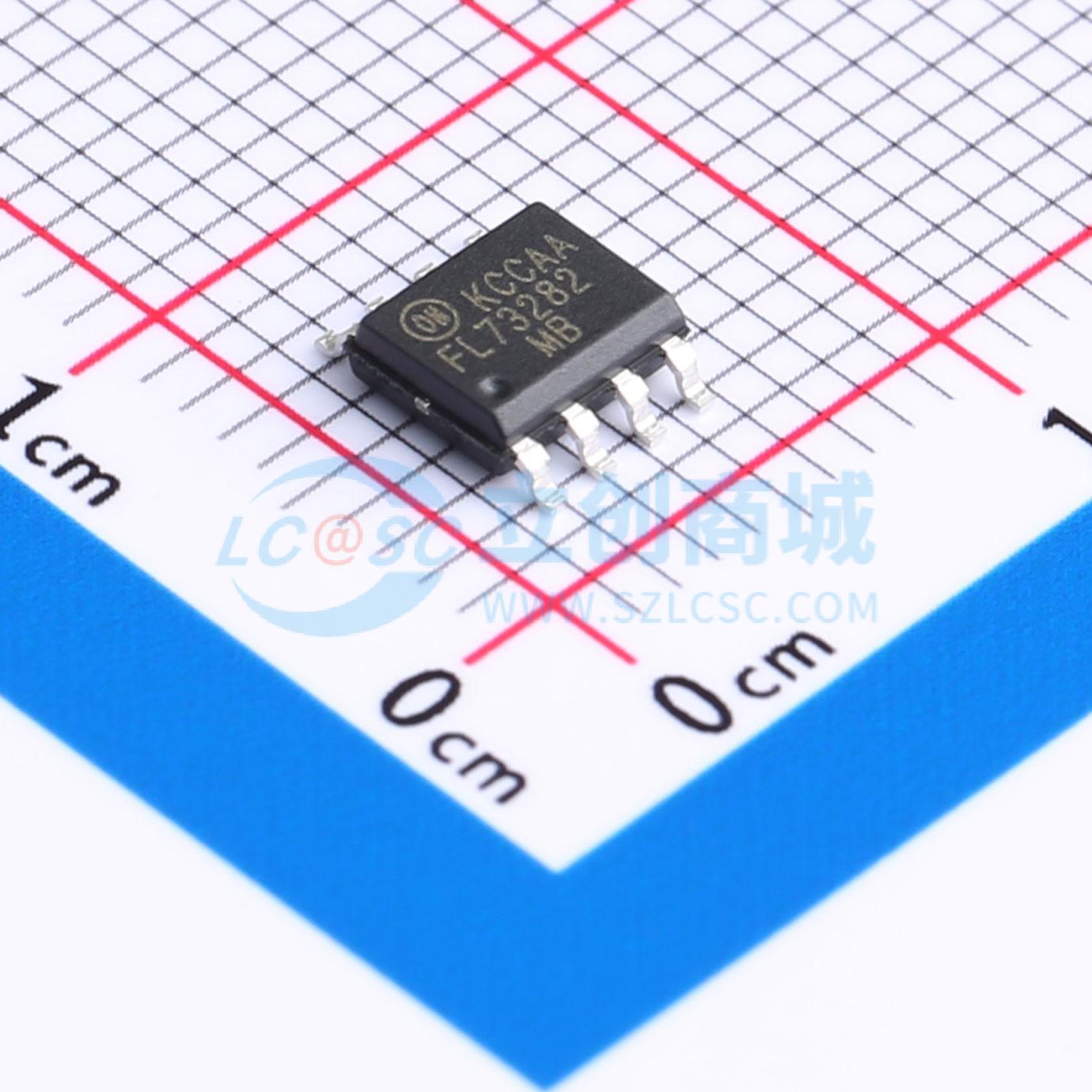

FL73282MX实物图
  • FL73282MX商品缩略图
  • FL73282MX商品缩略图
  • FL73282MX商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FL73282MX

半桥栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
单片半桥门极驱动集成电路 FL73282可驱动最高在 +900 V 下运行的 MOSFET 和 IGBT。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路针对 VBS=15 V 提供了最高 VS=-9.8 V(典型值)的高压侧门极驱动器运行。当 VBS 低于指定的阈值电压时,用于两种沟道的 UVLO 电路将防止故障运行。输出驱动器通常会分别源/汲 350 mA / 650 mA,适用于所有类型的半桥和全桥逆变器。
品牌名称
onsemi(安森美)
商品型号
FL73282MX
商品编号
C903681
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.23克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型IGBT;MOSFET
驱动通道数2
灌电流(IOL)650mA
拉电流(IOH)350mA
工作电压10V~20V
属性参数值
上升时间(tr)60ns
下降时间(tf)30ns
传播延迟 tpLH150ns
传播延迟 tpHL150ns
特性欠压保护(UVP)
工作温度-40℃~+125℃
静态电流(Iq)80uA

商品概述

FL73282 是一款单片半桥栅极驱动 IC,可驱动最高工作电压达 +900 V 的 MOSFET 和 IGBT。高压工艺和共模噪声消除技术可确保高端驱动器在高 dVS/dt 噪声环境下稳定运行。先进的电平转换电路允许在 VBS = 15 V 时,高端栅极驱动器最高可在 VS = -9.8 V(典型值)下工作。两个通道的欠压锁定(UVLO)电路可防止当 VCC 或 VBS 低于指定阈值电压时出现故障。输出驱动器的典型灌/拉电流分别为 350 mA / 650 mA,适用于各种半桥和全桥逆变器。

商品特性

  • 自举操作浮动通道,最高可达 +900 V
  • 两个通道典型灌/拉电流驱动能力为 350 mA / 650 mA
  • 共模 dv/dt 噪声消除电路
  • 在 VCC = VBS = 15 V 时,允许 VS 负向摆幅扩展至 -9.8 V 以实现信号传输
  • VCC 和 VBS 电源范围为 10 V 至 20 V
  • 两个通道均具备欠压锁定(UVLO)功能
  • 匹配传播延迟低于 50 ns
  • 内置 170 ns 死区时间
  • 输出与输入信号同相

应用领域

  • 荧光灯镇流器
  • 高强度气体放电灯(HID)镇流器
  • 开关电源(SMPS)
  • 通用半桥拓扑电机驱动器
