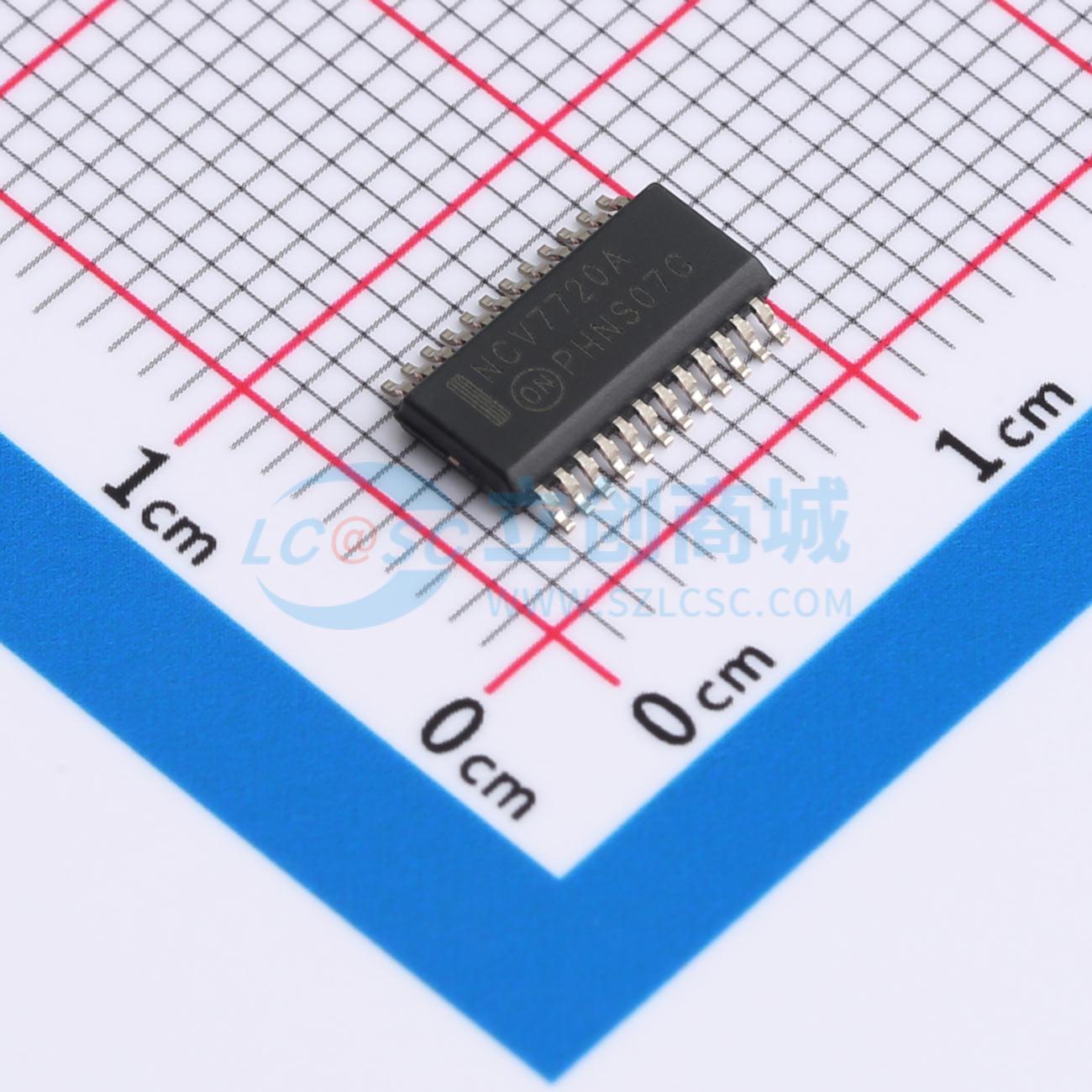

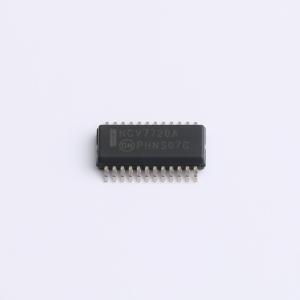

NCV7720DQAR2G

NCV7720 Deca是一款十通道半桥驱动器，具备保护功能，专为汽车和工业运动控制应用而设计。该产品拥有独立的控制和诊断功能，驱动器可在正向、反向、制动和高阻抗状态下运行。该器件通过16位SPI接口进行控制，且支持菊花链连接。 NCV7720由二十个功率驱动器（10个PMOS高端驱动器和10个NMOS低端驱动器）组成。这些驱动器排列成十个半桥输出通道，可实现五个独立的全桥配置负载。输出控制和状态报告通过SPI（串行外设接口）通信端口处理。 每个输出的最大直流负载为0.55 A，最大浪涌能力为2.0 A（在VSX = 13.2 V时）。最大允许结温为150℃，这可能会限制最大负载电流和/或同时激活的驱动器数量。 高电平有效的使能功能（EN）可对输出进行全局控制，并在器件未使用时提供低静态电流睡眠模式。输入端口设有内部下拉电阻，以确保在输入信号丢失时器件进入睡眠模式。 当EN置高时，VCC上电复位（POR）周期将启动，使器件进入正常运行状态。然后可通过SPI对器件配置寄存器进行编程。EN置低时，将清除所有寄存器（不存储配置或状态数据），复位驱动器，并进入睡眠模式。

• 低静态电流睡眠模式
• 高端和低端驱动器采用半桥配置连接
• 集成续流保护（低端和高端）
• 0.55 A峰值电流
• RDS（导通）= 1.0 Ω（典型值）
• 5 MHz SPI通信
• 16位帧错误检测
• 与多个8位器件兼容菊花链连接
• 兼容3.3 V和5 V系统
• 欠压和过压锁定
• 区分故障报告
• 过流保护
• 过温保护
• 欠载检测

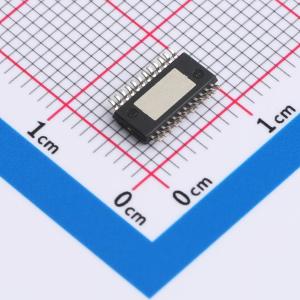

• 外露焊盘封装
• 适用于汽车及其他需要独特场地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
• 这是一款无铅器件

• 汽车领域
• 工业领域
• 暖通空调（HVAC）应用中的直流电机管理
