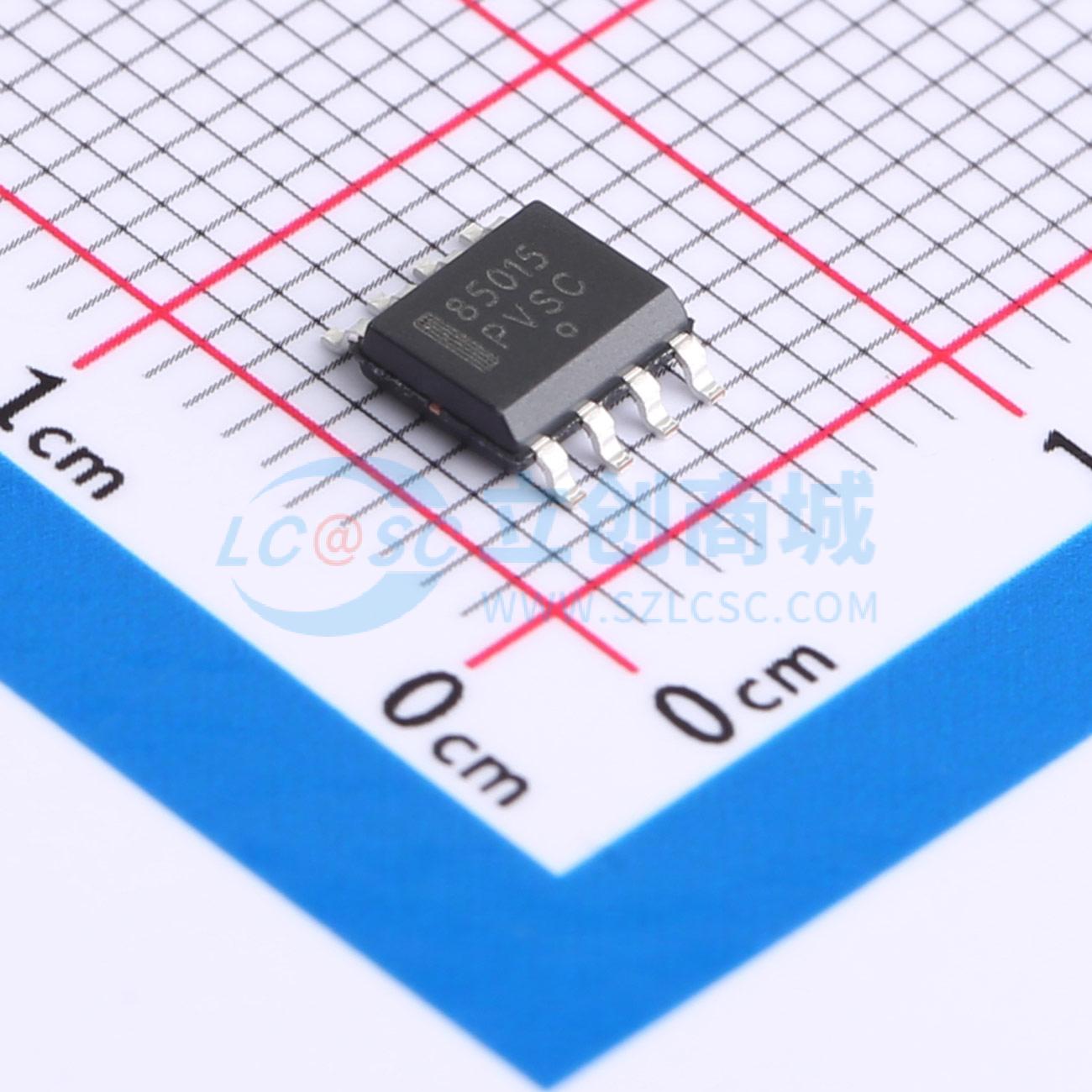

温馨提醒：图片仅供参考，商品以实物为准
NCV8501D50R2G
5V 150mA 45V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV8501 是一系列精密微功耗电压调节器。其输出电流能力为 150 mA。该系列产品的输出电压有可调、2.5 V、3.3 V、5.0 V、8.0 V 和 10 V 等可选
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV8501D50R2G
- 商品编号
- C904683
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 45V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 压差 | 400mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 90uA | |
| 特性 | 过压保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCV8501 是一系列精密微功耗电压调节器。其输出电流能力为 150 mA。该系列有多种输出电压选项，包括可调输出以及 2.5 V、3.3 V、5.0 V、8.0 V 和 10 V。 输出电压精度在 ±2.0% 以内，在 150 mA 电流下的最大压差为 0.6 V。低静态电流是其一大特性，在 100 μA 负载下仅消耗 90 μA 电流。该器件非常适合所有由电池供电的微处理器设备。 微处理器控制逻辑包括一个有源复位（带延迟）和一个标志监测器，标志监测器可用于向微处理器提供潜在复位信号即将来临的预警信号。使用标志监测器可使微处理器在复位信号关闭微处理器之前完成任何信号处理。 有源复位电路在低至 1.0 V 的输出电压下仍能正常工作。在电源启动序列期间或正常运行期间，如果输出电压超出调节范围，复位功能将被激活。 该调节器具备反接电池、短路和热过载保护功能。该器件能够承受负载突降瞬变，因此适用于汽车环境。此外，该器件还针对电磁兼容性（EMC）条件进行了优化。
商品特性
- 输出电压选项：可调、2.5 V、3.3 V、5.0 V、8.0 V、10 V
- 输出精度 ±2.0%
- 低静态电流 90 μA
- 固定或可调输出电压
- 有源复位
- 使能功能
- 输出电流能力 150 mA
- 故障保护：+60 V 峰值瞬态电压、-15 V 反向电压、短路、热过载
- 通过标志/监测引脚提供预警
- 采用 NCV 前缀，适用于汽车及其他需要场地和变更控制的应用
- 这些是无铅器件
