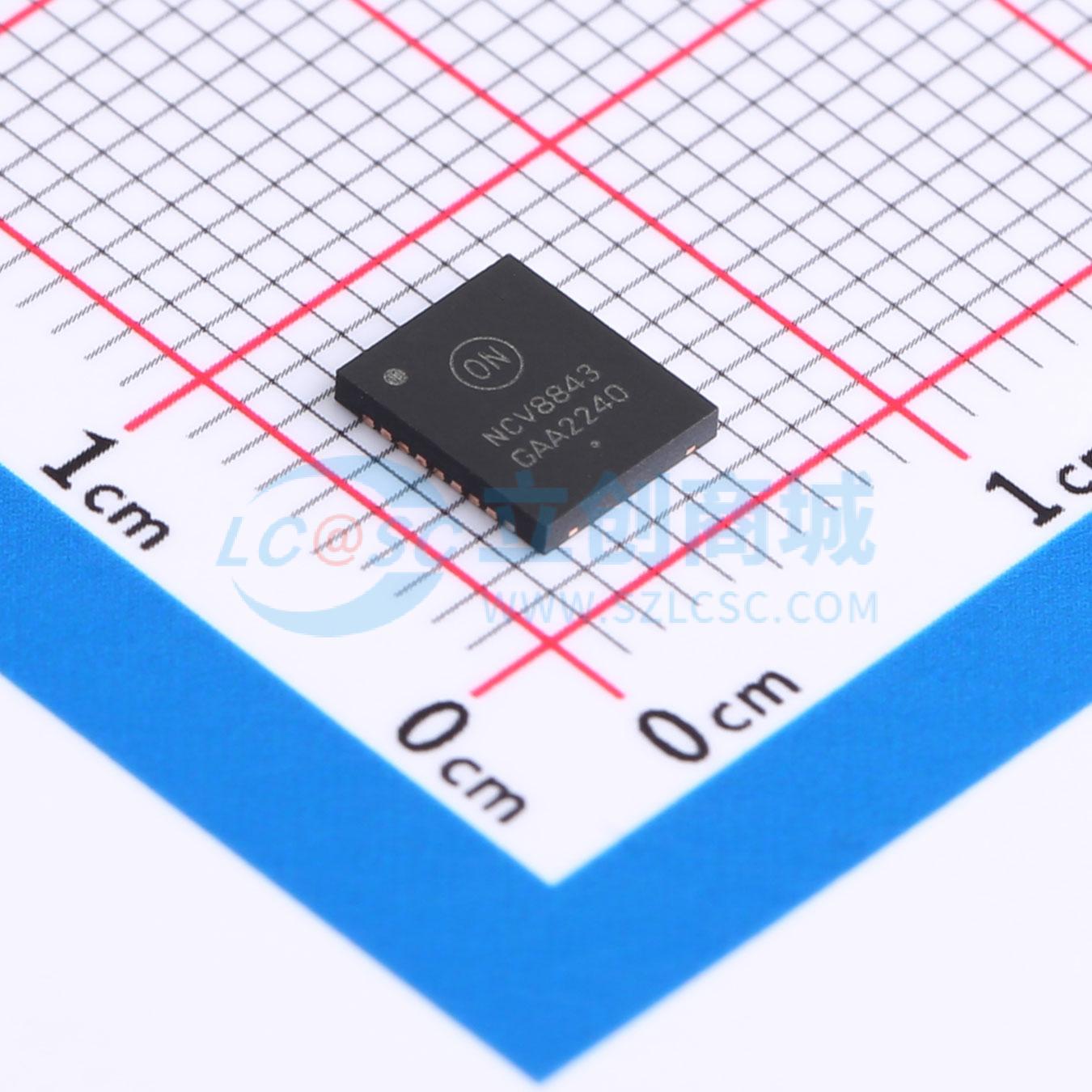

温馨提醒：图片仅供参考，商品以实物为准
NCV8843MNR2G
1.5A同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV8843是一款1.5A同步降压调节器,具有宽输入电压范围（4V至40V）,开关频率为340kHz,提供超快速瞬态响应和简化的环路补偿。该芯片还具有软启动功能,内置热关断保护和周期限流功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV8843MNR2G
- 商品编号
- C904700
- 商品封装
- DFN-18-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
NCV8843是一款1.5 A降压调节器IC，工作频率固定为340 kHz。该器件采用V²控制架构，为当今的高速逻辑电路提供无与伦比的瞬态响应、出色的整体调节性能和简单的环路补偿。NCV8843的输入电压范围为4.0 V至40 V，并包含同步电路。 片上NPN晶体管能够提供至少1.5 A的输出电流，并由外部“升压”电容偏置，以确保饱和，从而最大限度地降低片上功耗。保护电路包括热关断、逐周期电流限制和频率折返。
商品特性
- V²架构提供超快速瞬态响应、改善的调节性能和简化的设计
- 宽工作范围：4 V至40 V
- 误差放大器参考电压容差为2.0%
- 短路条件下开关频率降低4:1，减少短路功耗
- BOOST引脚允许“自举”操作，以实现效率最大化
- 同步功能，用于并联电源操作或最小化噪声
- 关断引脚提供掉电选项
- 掉电期间静态电流为1.0 μA
- 热关断
- 软启动
- 外露焊盘封装，增强热特性
- NCV前缀适用于汽车和其他需要场地和变更控制的应用
- 这些是无铅器件
