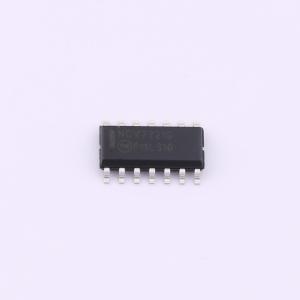

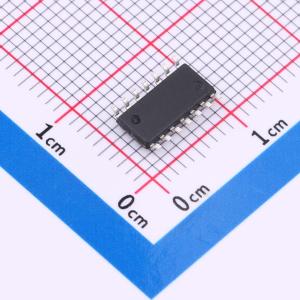

NCV7721D2R2G
带并行输入控制的双半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV7721是一款全保护双半桥驱动器，专为汽车和工业运动控制应用而设计。两个半桥驱动器具有独立控制功能，可实现高端、低端和H桥控制。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7721D2R2G
- 商品编号
- C904665
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 工作电压 | 3.15V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1uA |
商品概述
NCV7721是一款全保护双半桥驱动器，专为汽车和工业运动控制应用而设计。两个半桥驱动器可独立控制，支持高端、低端和H桥控制。H桥控制可实现正转、反转、制动和高阻抗状态（使能端EN为低电平时）。 驱动器通过逻辑电平输入进行控制。 该器件采用SOIC - 14封装。
商品特性
- 两个高端和两个低端驱动器连接成半桥
- 驱动器电流：典型值500 mA，最大值1.1 A；导通电阻RDS(on)：典型值0.8 Ω，最大值1.7 Ω
- 内置续流二极管
- 并行输入逻辑控制
- 睡眠模式下静态电流极低，电源VS和VCC电流仅1 μA
- 兼容5 V和3.3 V系统
- 过压和欠压锁定功能
- 欠载、过流和热关断故障报告
- 3 A电流限制
- SOIC - 14封装内部引脚采用熔断设计，热性能更佳
- 静电放电（ESD）保护高达6 kV
- 无铅器件
应用领域
- 汽车领域
- 工业领域
- 直流电机管理
