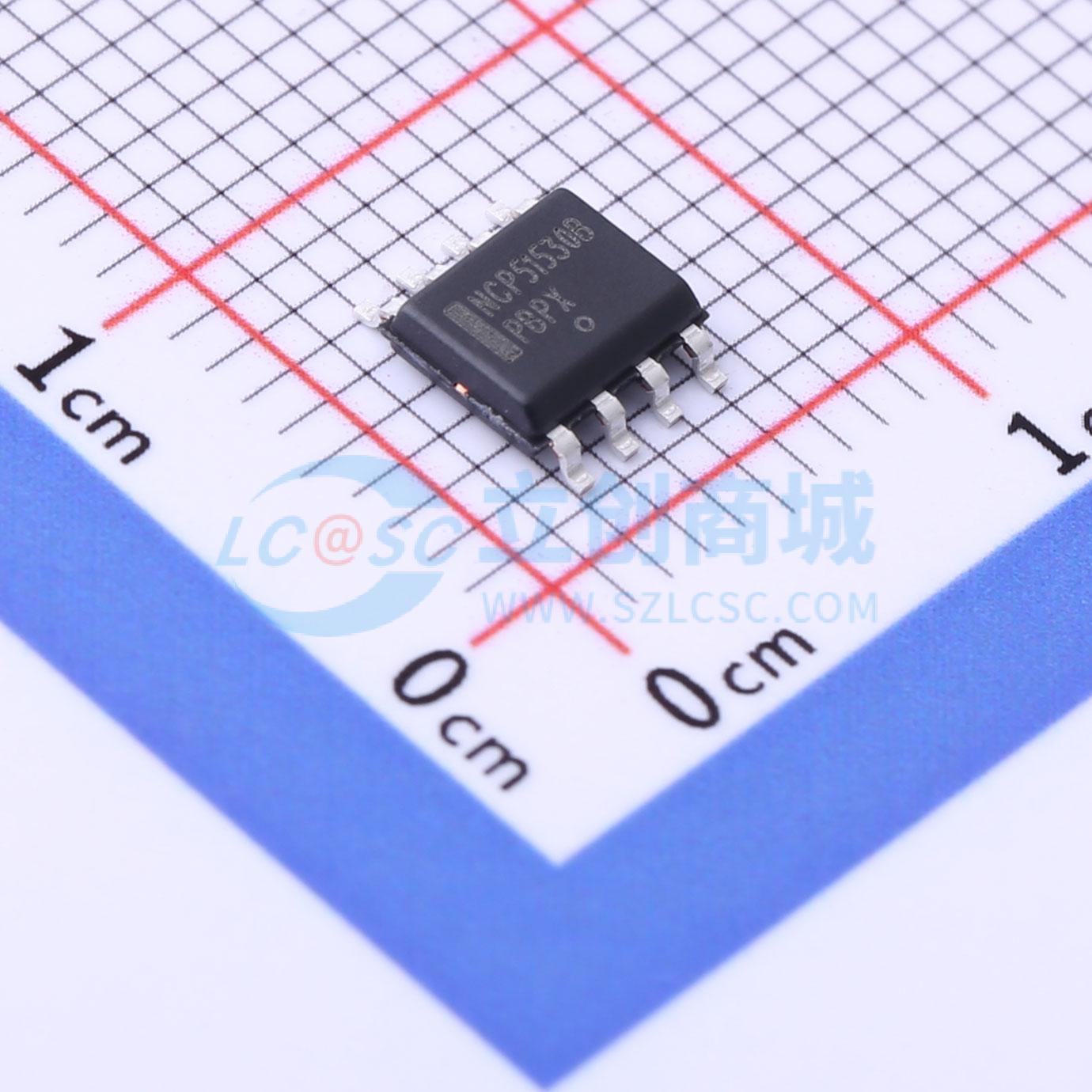

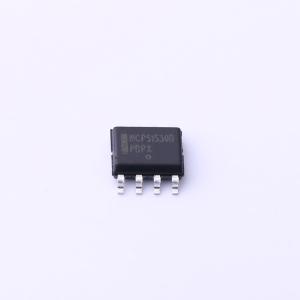

NCP51530BDR2G

NCP51530 is a 700 V high side and low side driver with 3.5 A source & 3 A sink current drive capability for AC−DC power supplies and inverters. NCP51530 offers best in class propagation delay, low quiescent current and low switching current at high frequencies of operation. This device is tailored for highly efficient power supplies operating at high frequencies. NCP51530 is offered in two versions, NCP51530A/B. NCP51530A has a typical 60 ns propagation delay, while NCP51530B has a typical propagation delay of 25 ns. NCP51530 comes in SOIC8 and DFN10 packages.

对于像LLC、半桥转换器、全桥转换器、双开关正激转换器等流行拓扑，需要低侧 - 高侧驱动器来执行缓冲和电平转换功能。这些设备可以驱动源节点动态变化的顶部MOSFET的栅极，其高侧驱动器的偏置通常通过自举电路提供。

为使现代电源更紧凑高效，电源设计师越来越倾向于高频操作。高频操作会使驱动器产生更高损耗，从而降低电源效率。

NCP51530是一款用于AC - DC电源和逆变器的700 V高侧 - 低侧驱动器。NCP51530在高频操作时具有一流的传播延迟、低静态电流和低开关电流。因此，该设备可实现高频下高效的电源供应。

NCP51530有两个版本，NCP51530A/B。NCP51530A典型传播延迟为60 ns，而NCP51530B传播延迟为25 ns。

NCP51530采用SOIC8和DFN10封装。该设备的SOIC8封装与行业标准解决方案引脚兼容。

NCP51530有两个独立输入引脚HIN和LIN，可用于各种应用。该设备还具有在输入浮空时逻辑仍被定义的特性。驱动器输入与CMOS和TTL逻辑兼容，因此可轻松与模拟和数字控制器接口。NCP51530的高侧和低侧驱动器均具有欠压锁定功能，可确保在正确的VCC和VB电压水平下运行。NCP51530的输出级具有3.5 A/3 A电流源/吸收能力，可在15 ns内有效对1 nF负载进行充电和放电。

• 高电压范围：高达700 V
• NCP51530A：典型传播延迟60 ns
• NCP51530B：典型传播延迟25 ns
• 低静态和工作电流
• 最大上升和下降时间15 ns
• 3.5 A源电流/3 A沉电流
• 双通道欠压锁定
• 兼容3.3 V和5 V输入逻辑
• 高dv/dt抗扰度，高达50 V/ns
• 与行业标准半桥IC引脚兼容
• 匹配传播延迟（最大7 ns）
• 桥接引脚具有高负瞬态抗扰度
• DFN10封装提供改进的爬电距离和裸露焊盘

• 高密度SMPS用于服务器、电信和工业
• 半桥/全桥及LLC转换器
• 有源钳位反激/正激转换器
• 太阳能逆变器及电机控制
• 电动助力转向
