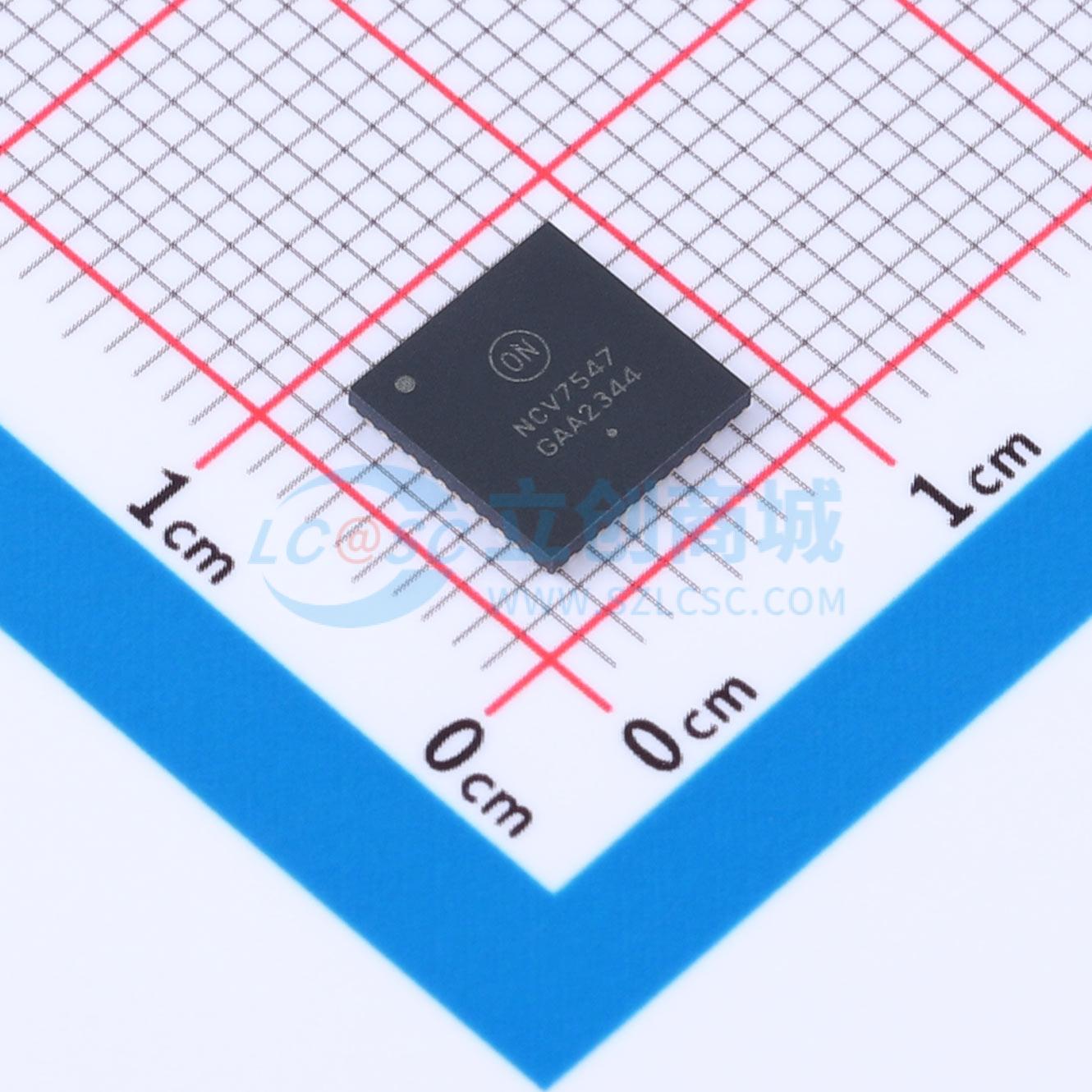

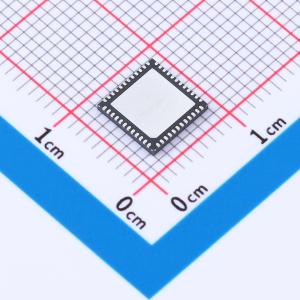

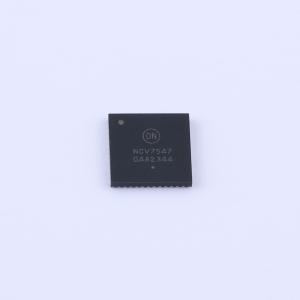

NCV7547MWTXG

描述: NCV7547 可编程七沟道半桥 MOSFET 预驱动器属于 FLEXMOS 汽车级产品系列，用于驱动逻辑电平 NMOS FET。该产品可通过串行 SPI 和兼容 CMOS 的并行输入组合控制。该预驱动器提供对于 MOSFET 的高级控制和保护。该器件和应用诊断数据通过 SPI 进行通信。
品牌名称: onsemi(安森美)
商品型号: NCV7547MWTXG
商品编号: C904661
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.267克(g)

商品参数

商品概述

NCV7547可编程七通道半桥MOSFET预驱动器是用于驱动逻辑电平NMOS FET的FLEXMOS汽车级产品系列之一。该产品可通过串行SPI和CMOS兼容并行输入的组合进行控制。内部上电复位可实现受控上电。复位输入允许外部重新初始化，故障安全输入可在系统故障时安全禁用该器件。每个通道独立监控其外部MOSFET的漏源电压，以检测故障情况。过载检测阈值可通过SPI选择，且该产品允许为每个通道设置不同的检测阈值。 FLEXMOS产品系列通过选择外部MOSFET提供应用可扩展性。

商品特性

支持功能安全合规
7个用于外部逻辑电平NMOS FET的半桥预驱动器
一个通道，其高端和低端预驱动器可配置为半桥或独立预驱动器
集成电荷泵，用于：高端栅极驱动、开关式反接电池保护
5 V CMOS兼容I/O：用于控制和诊断的16位SPI接口、复位和故障安全输入、4个PWM控制输入
可编程：压摆率控制、过载保护阈值
低静态电流
可焊侧翼无铅封装
适用于汽车及其他需要独特场地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力

数据手册PDF

放大查看下载PDF

交货周期

订货115-117个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET

	属性	参数值
	工作电压	7V~18V
	特性	过热保护
	工作温度	-40℃~+125℃
