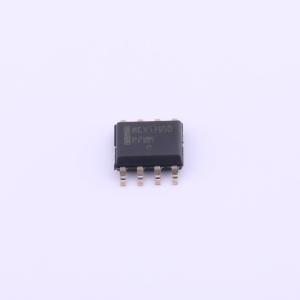

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4A | |
| 工作电压 | 20V | |
| 上升时间(tr) | 9.2ns | |
| 下降时间(tf) | 7.9ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
NCV/NCD5705B是一款高电流、高性能的独立IGBT驱动器，适用于包括PTC加热器、牵引逆变器、高压DC-DC及其他辅助子系统在内的高功率汽车应用。该器件通过省去外部输出缓冲器，提供了一种经济高效的解决方案。器件的保护功能包括精确的欠压锁定（UVLO）、去饱和保护（DESAT）和有源开漏故障输出。该驱动器还具备精确的5.0 V输出。驱动器设计用于适应宽电压范围的偏置电源，包括单极性甚至双极性电压。NCV5705B采用8引脚SOIC封装。
商品特性
- 在IGBT米勒平台电压下具有高电流输出（+4/-6 A）
- 低输出阻抗，增强IGBT驱动能力
- 短传播延迟且匹配精确
- 可直接与数字隔离器/光耦合器/脉冲变压器连接实现隔离驱动，与非隔离驱动逻辑兼容
- 带可编程延迟的DESAT保护
- 严格的UVLO阈值，实现偏置灵活性
- 宽偏置电压范围
- 该器件无铅、无卤素且符合RoHS标准
- 负输出电压，增强IGBT驱动能力
应用领域
- PTC加热器
- 牵引逆变器
- 高压DC-DC
- 车载充电机（OBC）
