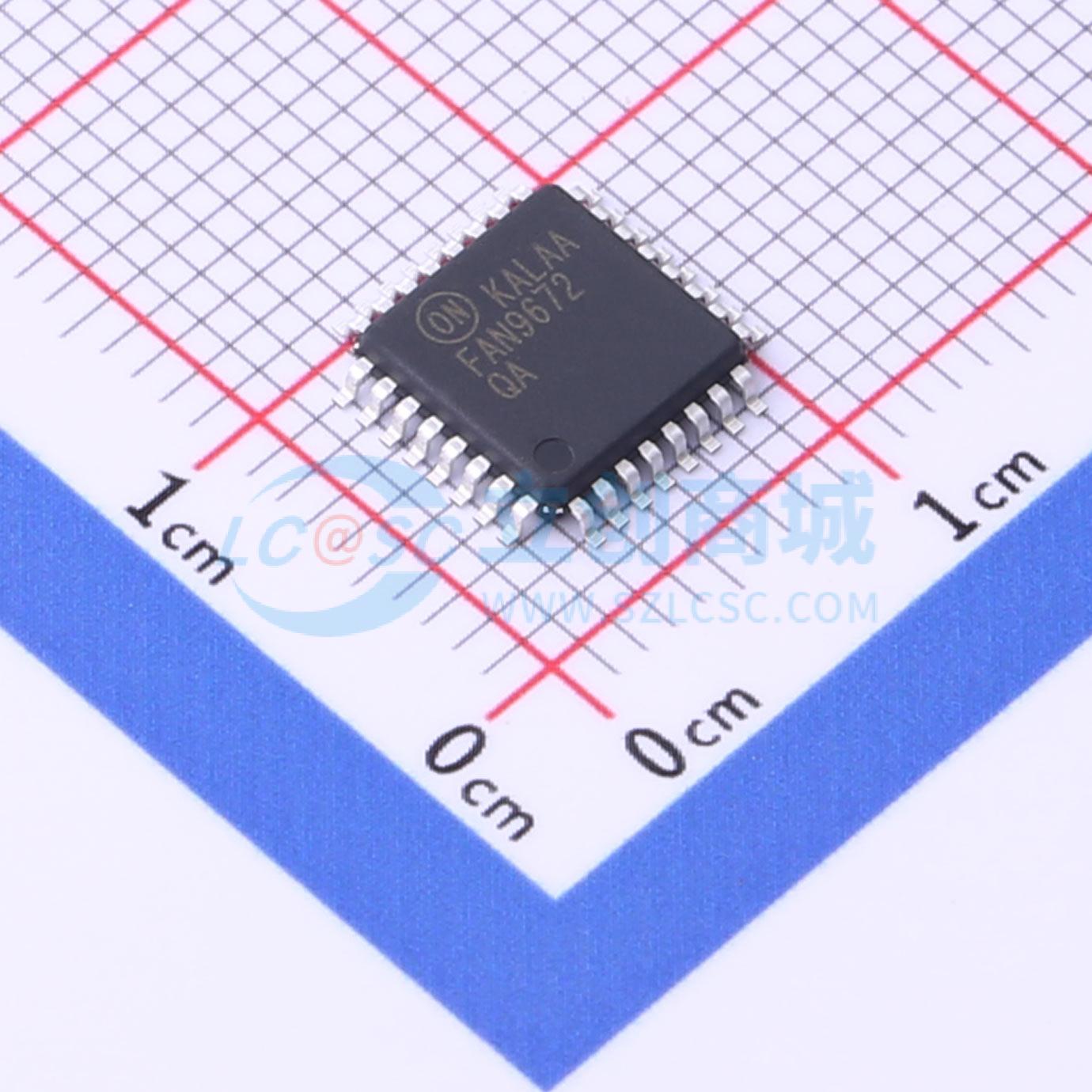

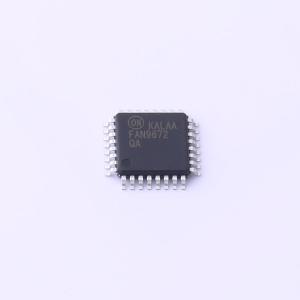

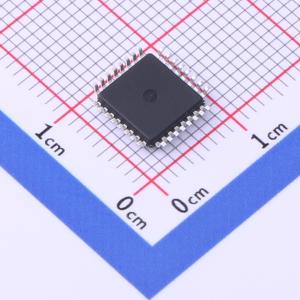

温馨提醒：图片仅供参考，商品以实物为准
FAN9672Q
FAN9672Q
- 描述
- FAN9672 是一款交错式双通道连续导通模式 (CCM) 功率因数校正 (PFC) 控制器集成电路，用于 PFC 预稳压器。FAN9672 结合了前缘、平均电流和“升压”型功率因数校正电路，使电源的设计完全符合 IEC1000-3-2 规定。交错式运行大幅减少了输入和输出波纹电流，导通 EMI 滤波变得更为简单和成本高效。创新的沟道管理功能使得从沟道的功率水平能够根据 CM 引脚上的设置电压平滑加载和卸载，提高了 PFC 转换器的负载转换响应性能。FAN9672 还结合了多种保护功能，包括峰值电流限制、输入欠电压保护和 TriFault Detect 功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN9672Q
- 商品编号
- C903548
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.68克(g)
商品参数
参数完善中
商品概述
FAN9672是一款交错式两通道连续导通模式（CCM）功率因数校正（PFC）控制器IC，适用于PFC预调节器。该IC集成了前沿、平均电流和“升压”型功率因数校正电路，可设计出完全符合IEC1000 - 3 - 2规范的电源。交错操作可大幅降低输入和输出纹波电流，使传导EMI滤波更简单且成本更低。 一种创新的通道管理功能允许从通道在低功率水平条件下根据CM引脚的设定电压平稳加载和卸载，从而改善PFC转换器的负载瞬态响应。 FAN9672还集成了多种保护功能，包括：峰值电流限制、输入电压欠压保护和TriFault检测功能。
商品特性
- 连续导通模式控制
- 两通道PFC控制（最大）
- 平均电流模式控制
- PFC从通道管理功能
- 可编程工作频率范围：18 kHz~40 kHz或55 kHz~75 kHz
- 可编程PFC输出电压
- 双电流限制功能
- TriFault检测可防止反馈回路故障
- 下垂保护
- 可编程软启动
- 欠压锁定（UVLO）
- 差分电流检测
- 采用32引脚LQFP封装
应用领域
- 高功率AC - DC电源
- 直流电机电源
- 白色家电，如空调电源
- 服务器和电信电源
- 不间断电源（UPS）
- 工业焊接和电源
交货周期
订货89-91个工作日购买数量
(2500个/托盘，最小起订量 2500 个)个
起订量：2500 个2500个/托盘
