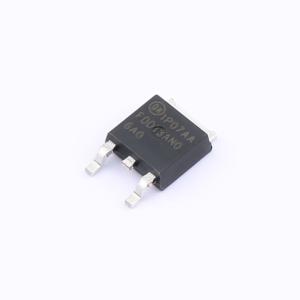

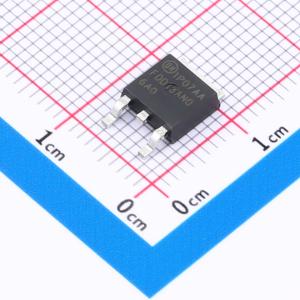

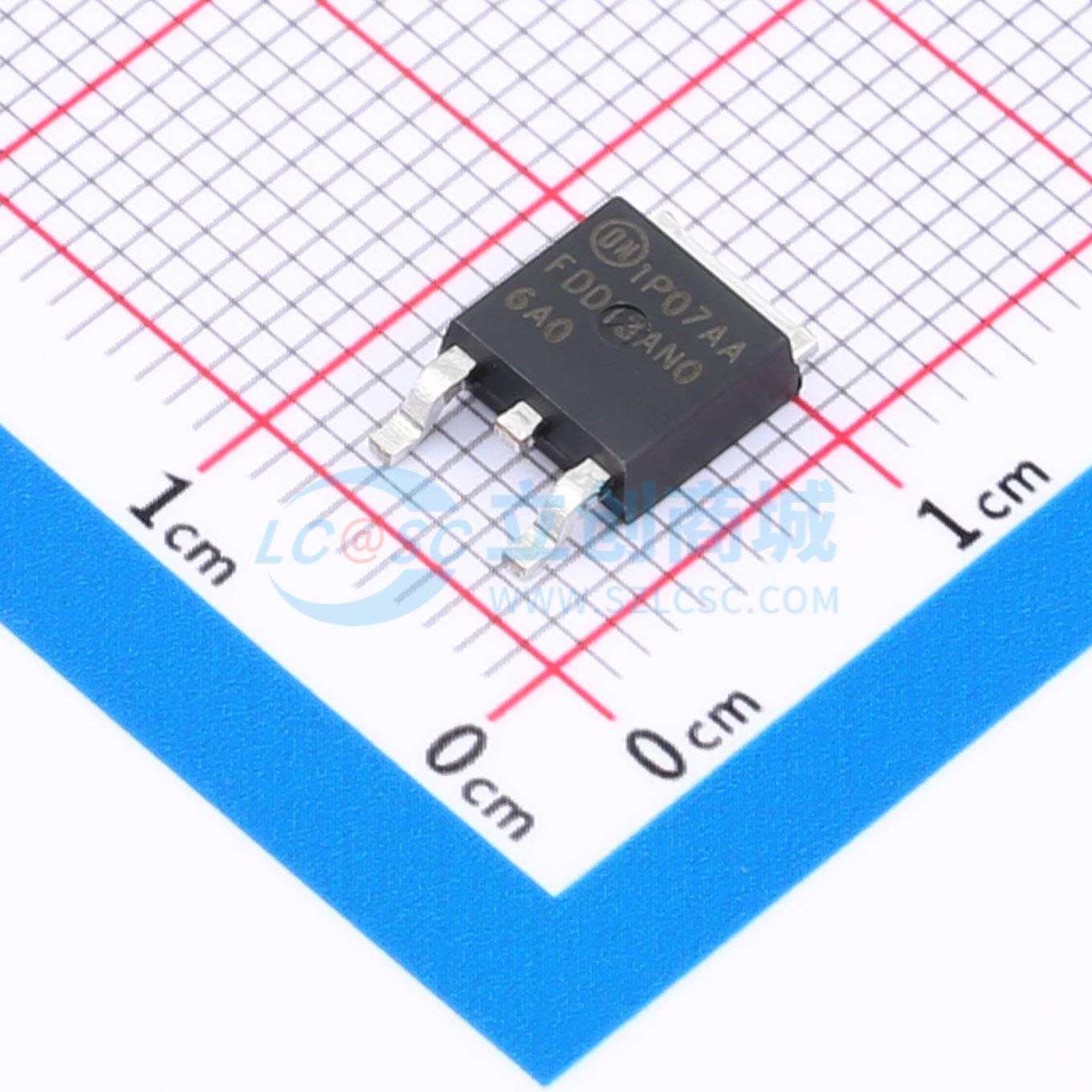

FDD13AN06A0-F085
1个N沟道 耐压:60V 电流:9.9A 电流:50A
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD13AN06A0-F085
- 商品编号
- C903555
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.369克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 9.9A；50A | |
| 导通电阻(RDS(on)) | 13.5mΩ@10V | |
| 耗散功率(Pd) | 115W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 29nC@10V | |
| 输入电容(Ciss) | 1.35nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 导通电阻rDS(ON) = 11.5 mΩ(典型值),栅源电压VGS = 10 V,漏极电流ID = 50 A
- 总栅极电荷Qg(tot) = 22 nC(典型值),栅源电压VGS = 10 V
- 低米勒电荷
- 低反向恢复电荷体二极管
- 具有非钳位感性负载开关(UIS)能力(单脉冲和重复脉冲)
- 符合AEC Q101标准
- 符合RoHS标准
应用领域
- 电机/车身负载控制
- 防抱死制动系统(ABS)
- 动力总成管理
- 喷射系统
- 直流-直流转换器和离线式不间断电源(UPS)
- 分布式电源架构和电压调节模块(VRM)
- 12V和24V系统的初级开关
