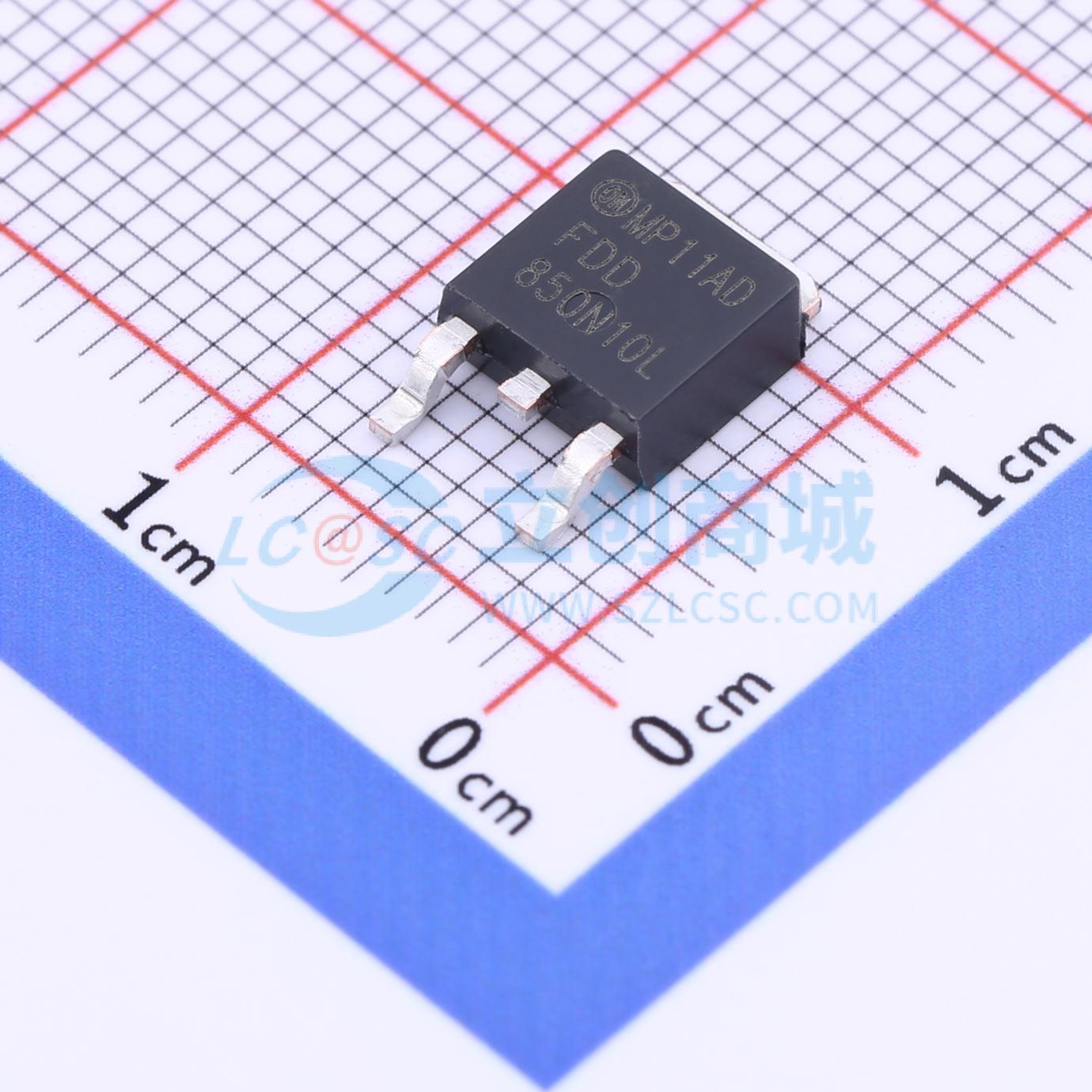

温馨提醒：图片仅供参考，商品以实物为准
FDD850N10L
1个N沟道 耐压:100V 电流:15.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MOSFET 是使用 PowerTrench 工艺生产的，适用于最大程度降低导通电阻，同时保持出色的开关性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD850N10L
- 商品编号
- C903586
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15.7A | |
| 导通电阻(RDS(on)) | 61mΩ@10V | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 22.2nC@10V | |
| 输入电容(Ciss) | 1.465nF | |
| 反向传输电容(Crss) | 42pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 在 VGS = 10 V、ID = 12 A 条件下,RDS(on) = 61 m Ω(典型值)
- 在 VGS = 5 V、ID = 12 A 条件下,RDS(on) = 64 m Ω(典型值)
- 低栅极电荷(典型值22.2 nC)
- 低 C\text rss(典型值42 pF)
- 快速开关
- 100%雪崩测试
- 改善的dv/dt能力
- 符合RoHS标准
应用领域
-消费电器-LED电视和显示器-同步整流-不间断电源-微型太阳能逆变器
