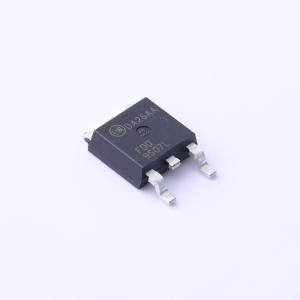

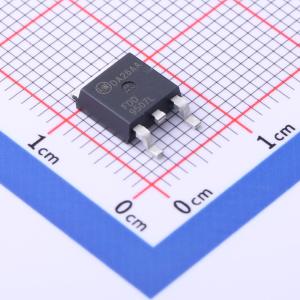

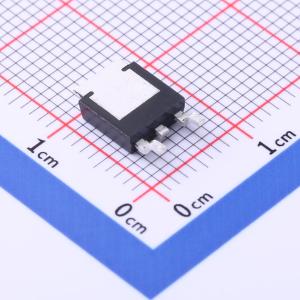

温馨提醒：图片仅供参考，商品以实物为准
FDD9507L-F085
1个P沟道 耐压:40V 电流:100A
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD9507L-F085
- 商品编号
- C903605
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.376克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 4.4mΩ@10V,80A | |
| 耗散功率(Pd) | 227W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 130nC@10V | |
| 输入电容(Ciss) | 6.25nF@20V | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- 典型值：当栅源电压VGS = 10 V，漏极电流ID = 80 A时，导通状态下的漏源电阻RDS(on) = 1.6 mΩ
- 典型值：当栅源电压VGS = 10 V，漏极电流ID = 80 A时，总栅极电荷Q_g(tot) = 86 nC
- 非钳位感性负载（UIS）能力
- 符合RoHS标准
- 通过AEC Q101认证
应用领域
- 汽车发动机控制
- 动力总成管理
- 电磁阀和电机驱动器
- 电子转向
- 集成启动/发电机
- 分布式电源架构和电压调节模块（VRM）
- 12V系统的主开关
