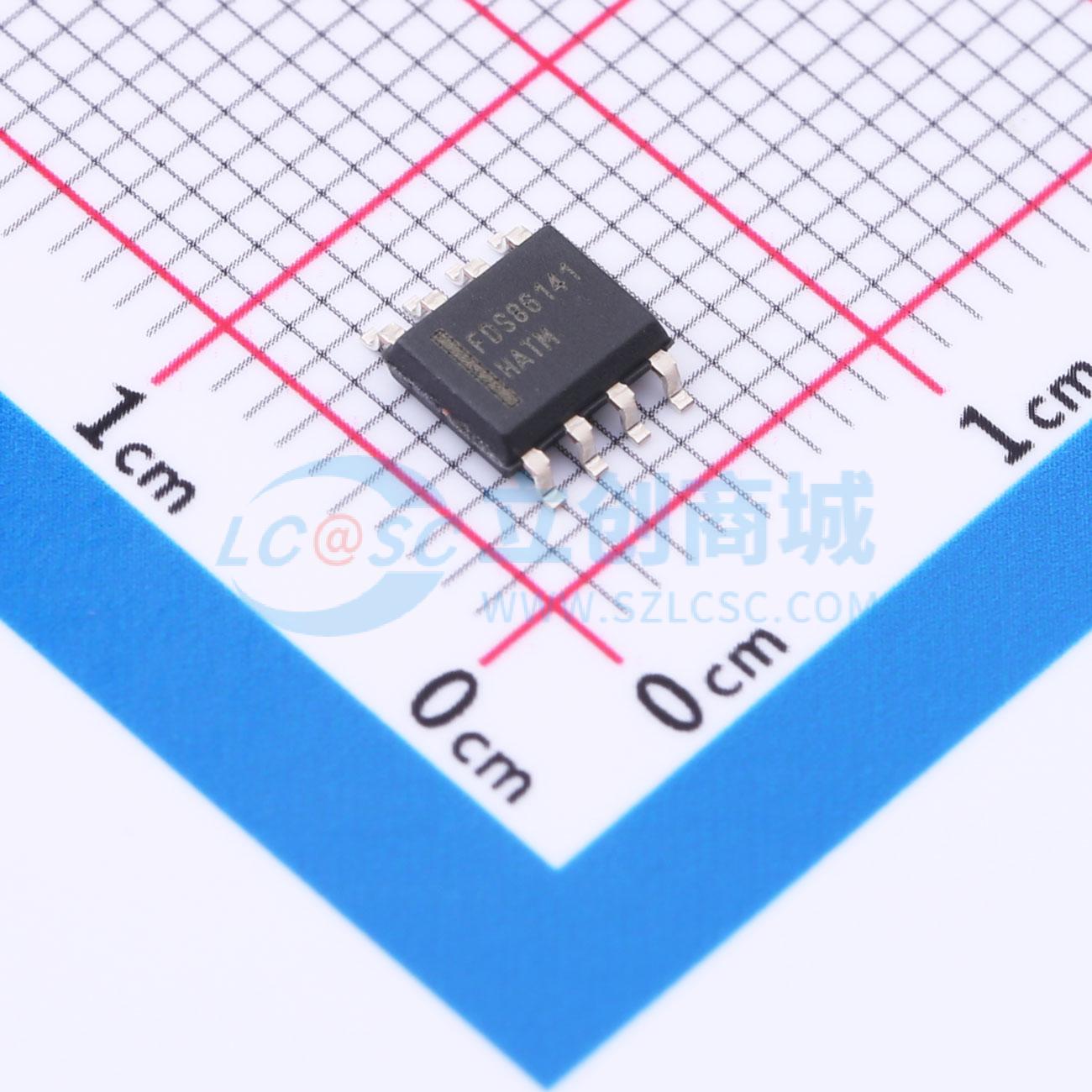

温馨提醒：图片仅供参考，商品以实物为准
FDS86141
1个N沟道 耐压:100V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，特别适用于最大程度降低导通电阻，同时保持出色的开关性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDS86141
- 商品编号
- C903639
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 23mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 16.5nC@10V | |
| 输入电容(Ciss) | 934pF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
这些N沟道逻辑电平MOSFET采用仙童半导体公司先进的PowerTrench工艺制造，该工艺经过特殊优化，可在保持卓越开关性能的同时，最大程度降低导通电阻。 这些器件非常适合需要低在线功率损耗和快速开关的低压及电池供电应用。
商品特性
- 在VGS = 10 V、ID = 7 A条件下,最大rDS(on) = 23 mΩ
- 在VGS = 6 V、ID = 5.5 A条件下,最大rDS(on) = 36 mΩ
- 采用高性能沟槽技术,实现极低的rDS(on)
- 经过100% UIL测试
- 符合RoHS标准
应用领域
-DC-DC转换
