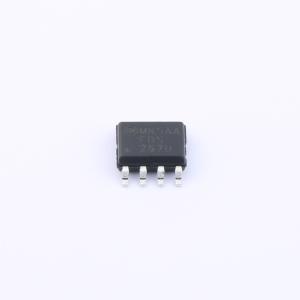

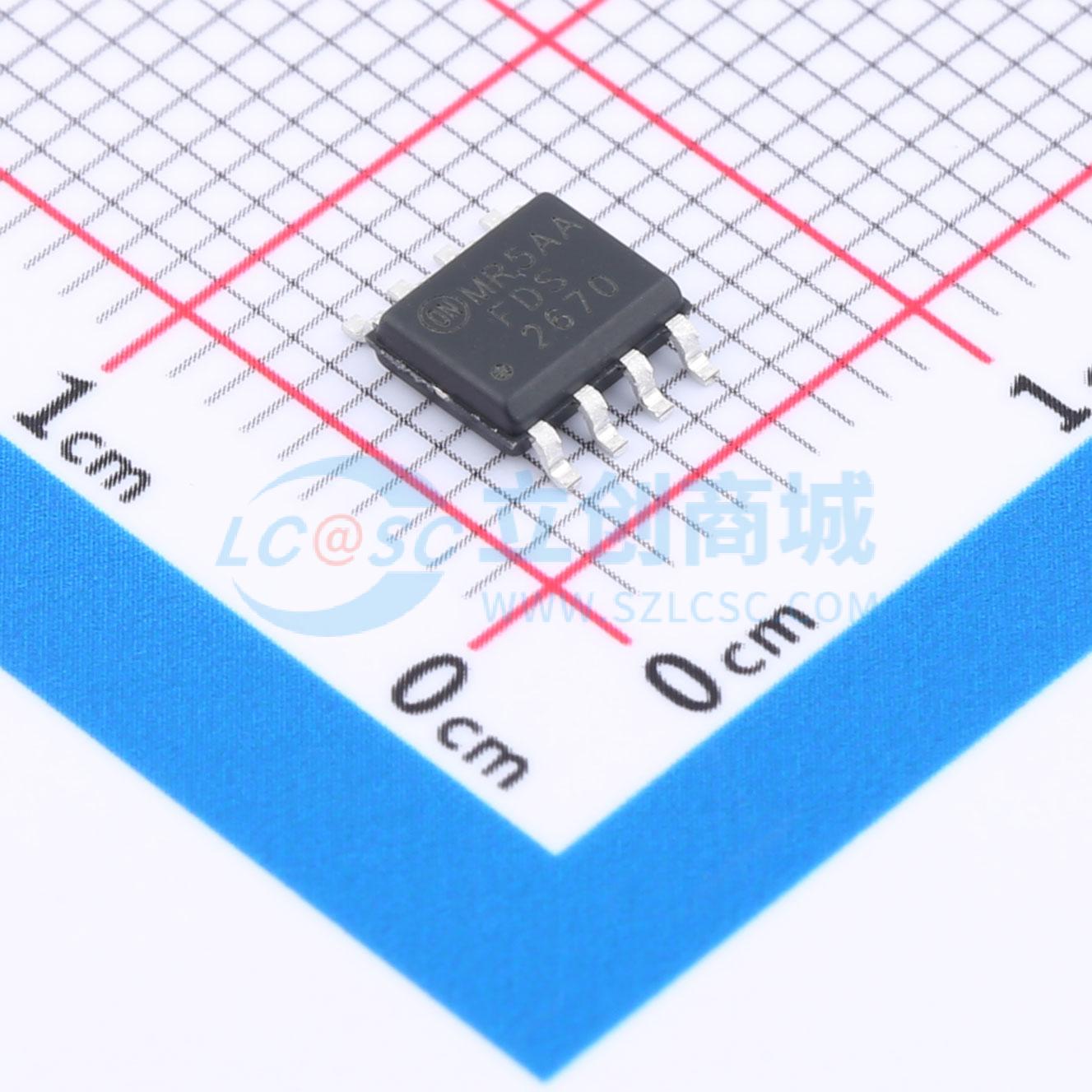

FDS2670
1个N沟道 耐压:200V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MOSFET 专为提高 DC/DC 转换器的总体效能而设计，可以使用同步开关 PWM 控制器，也可以使用传统开关 PWM 控制器。与具有相当的 RDS(ON) 规格的其他 MOSFET 相比，此类 MOSFET 开关速度更快，门极电荷更低。因此，该 MOSFET 驱动简单，也更安全（即使在非常高的频率下亦是如此），DC/DC 电源设计具有更高的总体效能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDS2670
- 商品编号
- C903617
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.1247克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 130mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 43nC@10V | |
| 输入电容(Ciss) | 1.228nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 3.0 A,200 V。在VGS = 10 V时,RDS(ON) = 130 mΩ
- 低栅极电荷
- 快速开关速度
- 采用高性能沟槽技术,实现极低的RDS(ON)
- 高功率和电流处理能力
应用领域
- 汽车发动机控制
- 动力系统管理
- 电磁阀和电机驱动器
- 电动助力转向
- 集成式启动发电机
- 分布式电源架构和电压调节模块
- 12 V系统主开关
