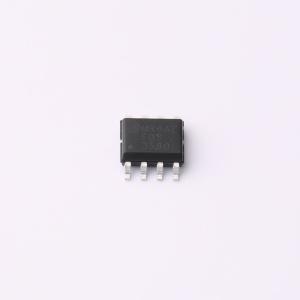

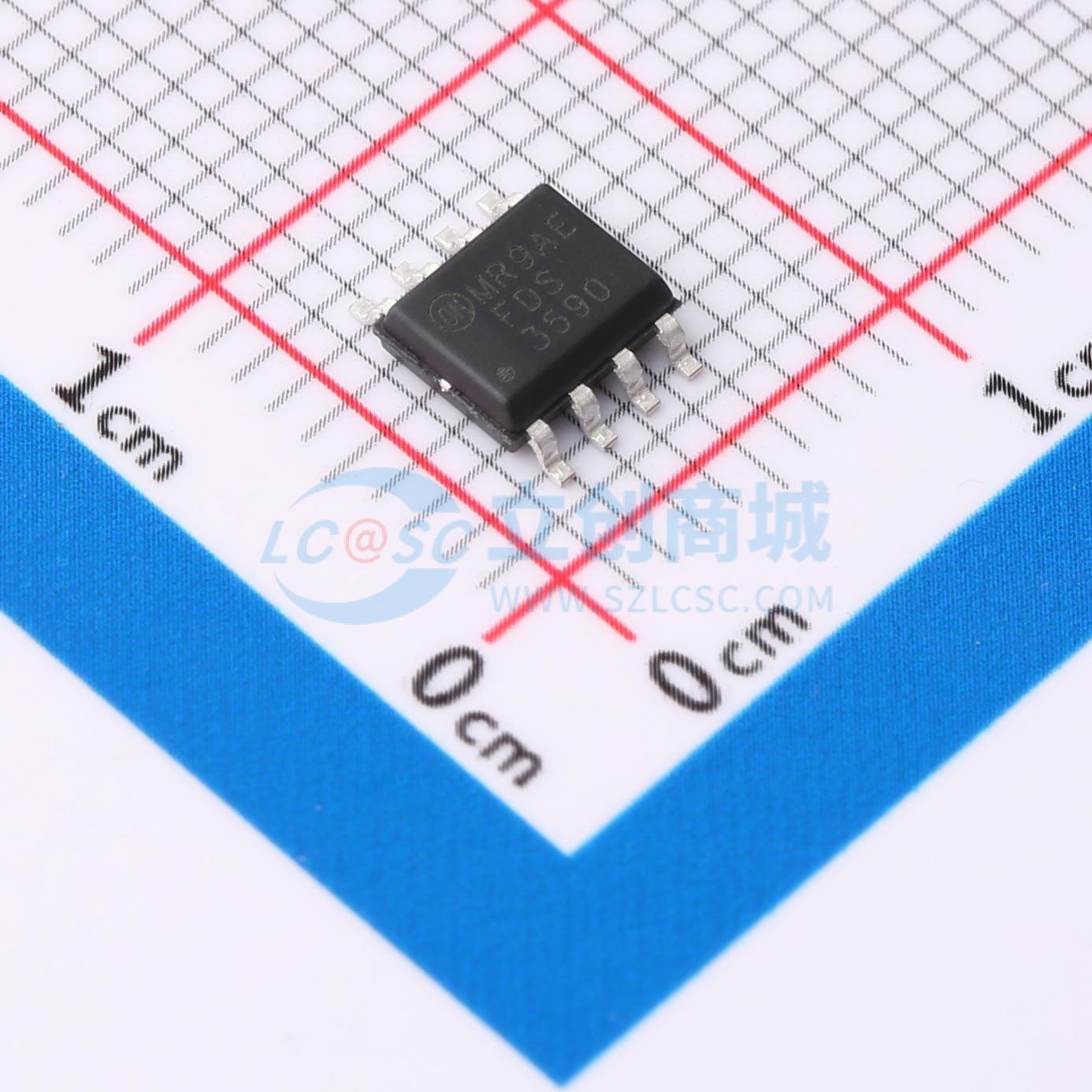

FDS3590
1个N沟道 耐压:80V 电流:6.5A
- 描述
- 此 N 沟道 MOSFET 专为提高 DC/DC 转换器的总能效而设计，可以使用同步开关 PWM 控制器，也可以使用传统开关 PWM 控制器。与具有相当的 RDS(ON) 规格的其他 MOSFET 相比，此类 MOSFET 开关速度更快，门极电荷更低。因此该 MOSFET 驱动简单，也更安全（即使在非常高的频率下亦是如此），DC/DC 电源设计具有更高的总体能效。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDS3590
- 商品编号
- C903618
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.21848克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 6.5A | |
| 导通电阻(RDS(on)) | 39mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 35nC | |
| 输入电容(Ciss) | 1.18nF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道MOSFET专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。 与具有类似RDS(ON)规格的其他MOSFET相比，这些MOSFET具有更快的开关速度和更低的栅极电荷。 其结果是，该MOSFET易于驱动且驱动更安全（即使在非常高的频率下），并且能使DC/DC电源设计具有更高的整体效率。
商品特性
- 6.5 A、80 V,VGS = 10 V时RDS(ON) = 39 mΩ
- VGS = 6 V时RDS(ON) = 44 mΩ
- 低栅极电荷
- 快速开关速度
- 采用高性能沟槽技术实现极低的RDS(ON)
- 高功率和电流处理能力
