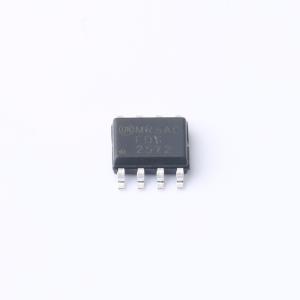

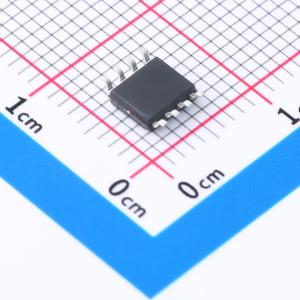

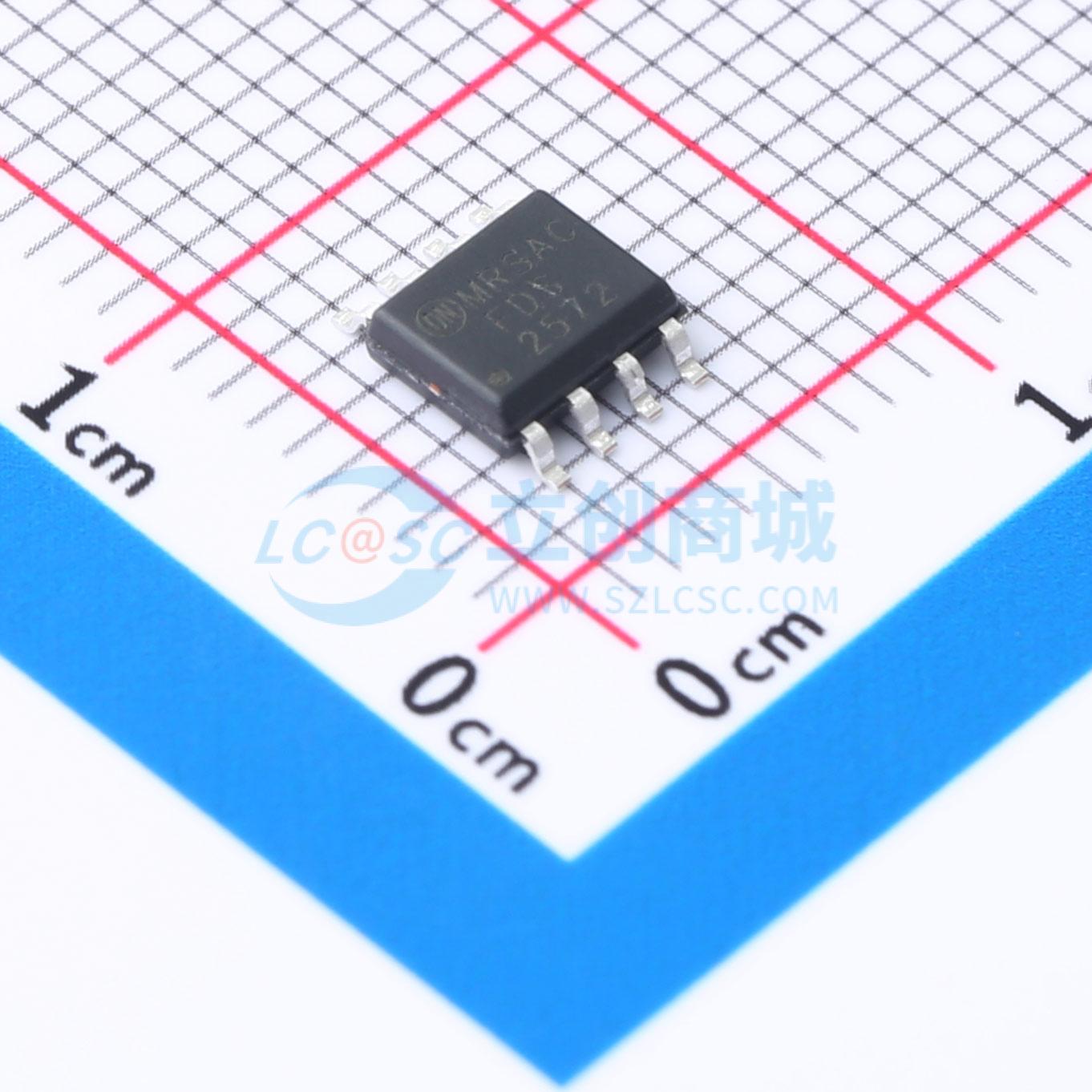

FDS2572
1个N沟道 耐压:150V 电流:4.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UltraFET 器件结合了各种特性，可在电源转换应用中提供标杆式效率。此类器件针对 Rds(on)、低 ESR、低总电荷和 Miller 门极电荷而优化，适用于高频 DC/DC 转换器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDS2572
- 商品编号
- C903616
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 4.9A | |
| 导通电阻(RDS(on)) | 40mΩ@10V,4.9A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 29nC@10V | |
| 输入电容(Ciss) | 2.87nF@25V | |
| 反向传输电容(Crss) | 80pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 当栅源电压 (VGS) = 10 V、漏极电流 (ID) = 80 A 时，典型漏源导通电阻 (RDS(on)) = 2.1 mΩ
- 当栅源电压 (VGS) = 10 V、漏极电流 (ID) = 80 A 时，典型总栅极电荷 (Qg(tot)) = 52 nC
- 具备非钳位感性开关 (UIS) 能力
- 符合 RoHS 标准
- 通过 AEC Q101 认证
应用领域
- 汽车发动机控制
- 动力系统管理
- 电磁线圈和电机驱动器
- 电子转向系统
- 集成式启动发电机
- 分布式电源架构和电压调节模块 (VRM)
- 12V 系统的主开关
