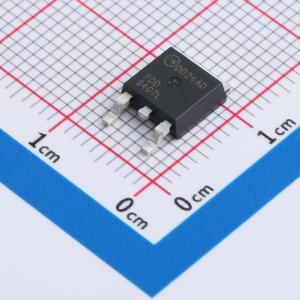

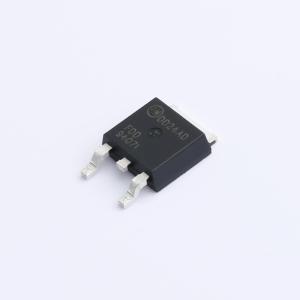

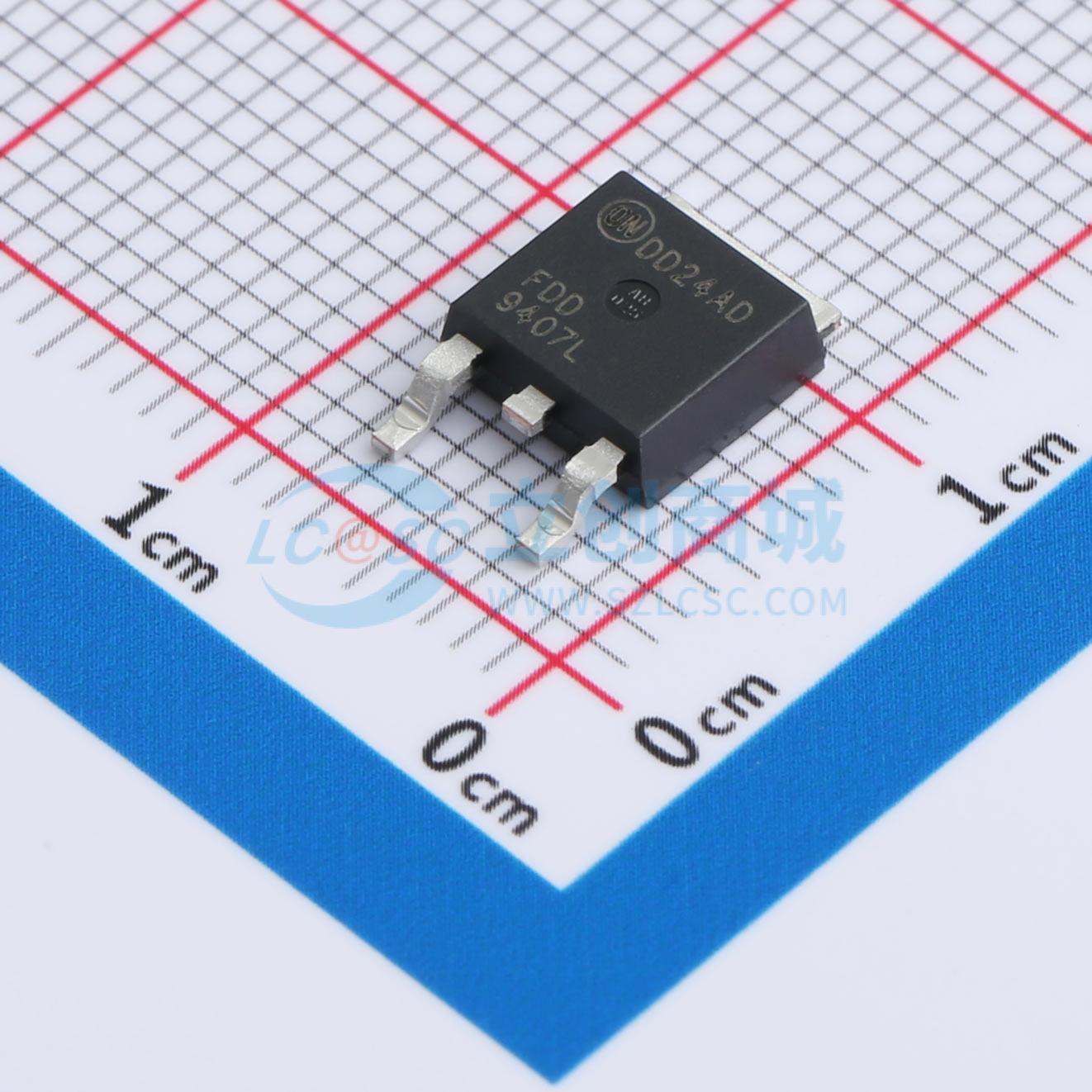

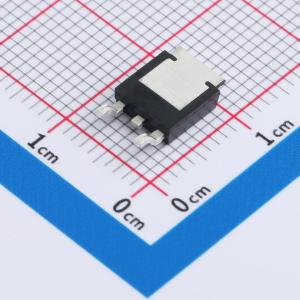

FDD9407L-F085
耐压:40V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：典型值：VGS = 10V、ID = 80A 时，RDS(on) = 1.4mΩ。 典型值：VGS = 10V、ID = 80A 时，Qg(tot) = 96nC。 UIS 能力。 符合 RoHS 标准。 符合 AEC Q101 标准。应用：汽车发动机控制。 动力总成管理
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD9407L-F085
- 商品编号
- C903600
- 商品封装
- DPAK(TO-252)
- 包装方式
- 编带
- 商品毛重
- 0.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 1.4mΩ@10V,80A | |
| 耗散功率(Pd) | 227W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 96nC@10V | |
| 输入电容(Ciss) | 6.7nF@25V | |
| 反向传输电容(Crss) | 68pF@25V | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 当栅源电压 (VGS) = 10 V、漏极电流 (ID) = 80 A 时，典型漏源导通电阻 (RDS(on)) = 2.6 mΩ
- 当栅源电压 (VGS) = 10 V、漏极电流 (ID) = 80 A 时，典型总栅极电荷 (Qg(tot)) = 63 nC
- 具备单脉冲雪崩耐量
- 符合 RoHS 标准
- 通过 AEC Q101 认证
应用领域
- 汽车发动机控制
- 动力总成管理
- 电磁阀和电机驱动器
- 集成式启动发电机
- 12V 系统主开关
