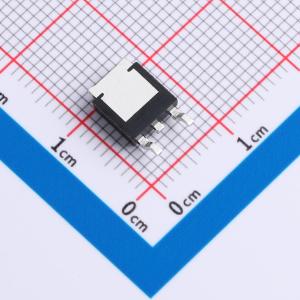

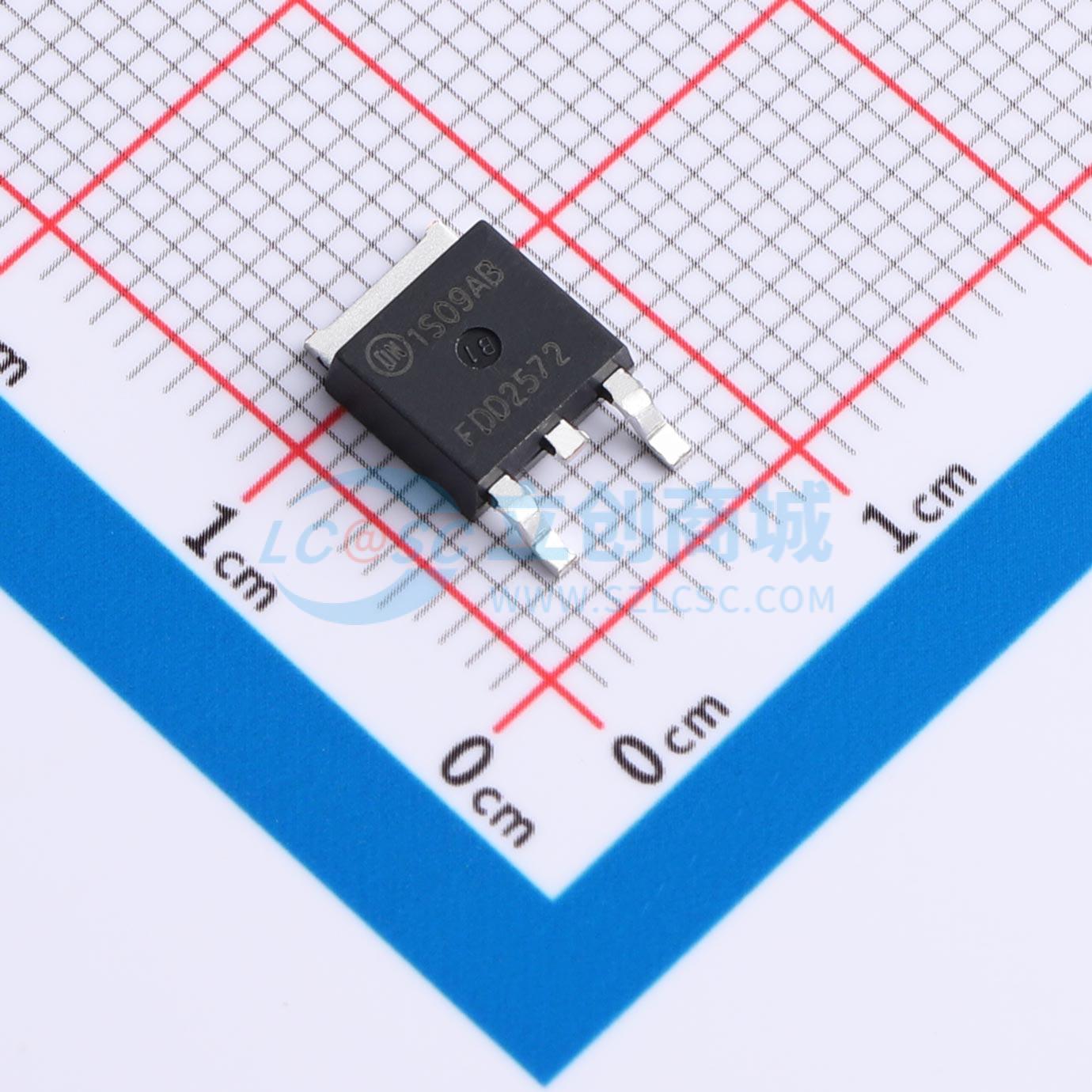

FDD2572
1个N沟道 耐压:150V 电流:29A 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD2572
- 商品编号
- C903558
- 商品封装
- TO-252AA
- 包装方式
- 编带
- 商品毛重
- 0.515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 4A；29A | |
| 导通电阻(RDS(on)) | 54mΩ@10V,9A | |
| 耗散功率(Pd) | 135W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 34nC@10V | |
| 输入电容(Ciss) | 1.77nF@25V | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- 导通电阻rDS(ON) = 12.8 mΩ（典型值），栅源电压VGS = 5 V，漏极电流ID = 50 A
- 总栅极电荷Qq(tot) = 25 nC（典型值），栅源电压VGS = 5 V
- 低米勒电荷
- 低反向恢复电荷（QRR）体二极管
- 具备非钳位感性负载开关（UIS）能力（单脉冲和重复脉冲）
- 通过AEC Q101认证
- 符合RoHS标准
应用领域
- 电机/车身负载控制
- 防抱死制动系统（ABS）
- 动力总成管理
- 喷射系统
- 直流-直流转换器和离线式不间断电源（UPS）
- 分布式电源架构和电压调节模块（VRM）
- 12V和24V系统的初级开关
