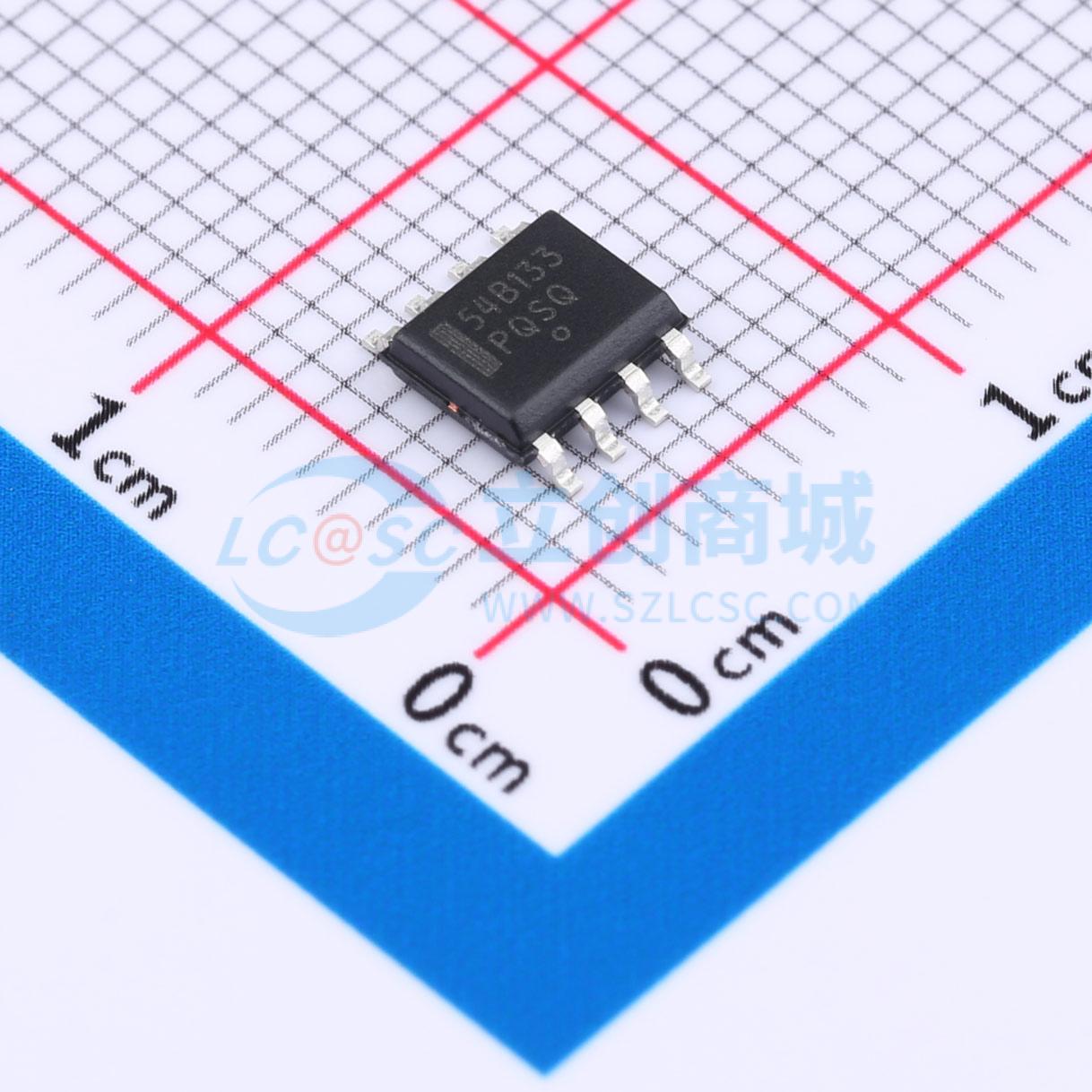

温馨提醒：图片仅供参考，商品以实物为准

NCP1654BD133R2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1654 是一款用于连续导通模式 (CCM) 功率因数校正 (PFC) 步升预转换器的控制器。它在固定频率模式下控制电源开关导通时间 (PWM)，取决于瞬时线圈电流。该电路采用 SO-8 封装，最大程度减少了外部部件数量，并极大简化了 PFC 实施。它还集成了高安全性功能，使得 NCP1654 成为一款适用于有效输入功率失控箝位电路。
品牌名称: onsemi(安森美)
商品型号: NCP1654BD133R2G
商品编号: C904476
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.494克(g)

商品参数

商品概述

NCP1654是一款PFC驱动器，设计用于固定频率、连续导通模式下运行。固定频率运行便于符合EMI标准，并限制可能污染周围系统的辐射噪声。此外，连续导通运行可降低应用中的di/dt及其产生的干扰。总体而言，NCP1654是对成本效益、可靠性和高功率因数有较高要求的系统的理想选择。它集成了构建紧凑耐用PFC级所需的所有功能： · 紧凑性与灵活性：NCP1654采用SO8封装，所需外部元件极少。特别是，该电路方案简化了PFC级设计，无需进行任何输入电压检测。此外，电路还具备欠压保护或真功率限制等功能，可优化PFC设计。 · 低功耗与关断功能：NCP1654经过优化，在所有运行模式下都能实现尽可能低的功耗。在启动阶段和关断模式下，消耗电流显著降低，因此在电路禁用时，PFC级的功率损耗可降至极低。此功能有助于满足更严格的待机低功耗要求。只需将反馈引脚接地，即可使NCP1654进入关断模式。 · 用于开环保护或关断的欠压保护：当反馈电压降至调节水平的约8%以下时，电路会检测到该情况。此时，电路关闭，功耗降至极低。此功能可防止PFC级在交流线路电压过低或反馈网络故障（如连接不良）时启动运行。 · 快速瞬态响应：由于调节模块的带宽较低，PFC级的输出电压可能会因负载或输入电压的突然变化（如启动时）而出现过大的过冲或下冲。

商品特性

符合IEC61000 - 3 - 2标准
平均电流连续导通模式
快速瞬态响应
极少的外部元件
极低的启动电流（<75 μA）
极低的关断电流（<400 μA）
低工作功耗 ±1.5 A图腾柱栅极驱动
精确的全集成65/133/200 kHz振荡器
用于逐周期占空比控制的锁存PWM
内部微调的内部参考电压
带迟滞的欠压锁定
用于平稳启动操作的软启动
关断功能
与行业标准引脚兼容
无铅器件
浪涌电流检测
过压保护
用于开环检测或关断的欠压检测
欠压检测
软启动
精确的过流限制
过功率限制

应用领域

平板电视
台式电脑
交流适配器
白色家电
其他离线开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CCM
	工作电压	9V~20V
	拉电流(IOH)	1.5A

	属性	参数值
	灌电流(IOL)	1.5A
	开关频率	133kHz
	工作电流	3.7mA
	工作温度	-40℃~+125℃
