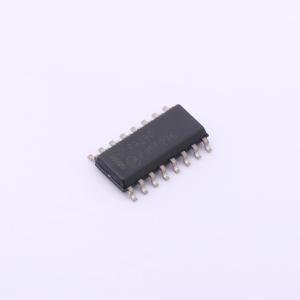

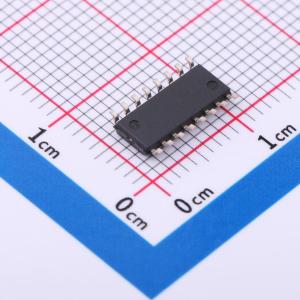

温馨提醒：图片仅供参考，商品以实物为准

NCP4390DR2G

高级次级侧 LLC 谐振转换器控制器，带同步整流控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP4390是一款先进的脉冲频率调制（PFM）控制器，适用于带有同步整流（SR）的LLC谐振转换器，可为隔离式DC/DC转换器提供同类最佳的效率。它采用基于电荷控制的电流模式控制技术，将振荡器的三角波与积分开关电流信息相结合，以确定开关频率。这为功率级提供了更好的控制到输出传递函数，简化了反馈环路设计，同时具备真正的输入功率限制能力。闭环软启动可防止误差放大器饱和，并允许输出电压在任何负载条件下单调上升。双边缘跟踪自适应死区时间控制可最大限度地减少体二极管导通时间，从而提高效率。
品牌名称: onsemi(安森美)
商品型号: NCP4390DR2G
商品编号: C904508
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

NCP4390是一款先进的脉冲频率调制（PFM）控制器，适用于带有同步整流（SR）的LLC谐振转换器，可为隔离式DC/DC转换器提供同类最佳的效率。它采用基于电荷控制的电流模式控制技术，将振荡器的三角波与积分开关电流信息相结合，以确定开关频率。这为功率级提供了更好的控制到输出传递函数，简化了反馈环路设计，同时具备真正的输入功率限制能力。闭环软启动可防止误差放大器饱和，并允许输出电压在任何负载条件下单调上升。双边缘跟踪自适应死区时间控制可最大限度地减少体二极管导通时间，从而提高效率。

商品特性

用于带同步整流器控制的LLC谐振转换器的次级侧PFM控制器
电荷电流控制，实现更好的瞬态响应和简单的反馈环路设计
带双边缘跟踪的自适应同步整流控制
用于单调上升输出的闭环软启动
宽工作频率范围（39 kHz~690 kHz）
绿色功能，提高轻载效率
- 轻载时采用对称PWM控制，限制开关频率，同时降低开关损耗
- 轻载条件下禁用SR
带自动重启的保护功能
- 过流保护（OCP）
- 输出短路保护（OSP）
- 通过补偿削减（频率偏移）防止非零电压开关（NZS）
- 通过补偿削减（频率偏移）实现功率限制
- 带可编程关断延迟时间的过载保护（OLP）
初级侧开关和次级侧同步整流器的可编程死区时间
VDD欠压锁定（UVLO）
宽工作温度范围 -40℃至+125℃
该器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

汽车车载充电器
智能100 W - 2 kW+离线及工业电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	0V~18V
	开关频率	39kHz~690kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	拓扑结构	半桥式
