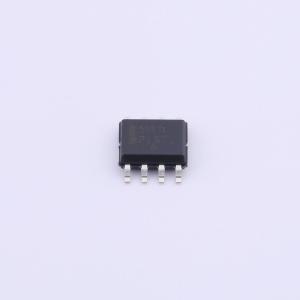

NCV51411DR2G

1.5 A降压调节器，固定频率260 kHz

描述: NCV51411是一款1.5 A降压调节器,工作在固定的260kHz频率。该设备使用V2控制架构,提供超快瞬态响应、最佳整体调节和最简单的环路补偿。NCV51411支持4.5 V到40 V的输入电压,并包含同步电路。内置NPN晶体管能够提供至少1.5 A的输出电流,外部“boost”电容器确保饱和,从而最小化芯片内部功耗。保护电路包括热关断、逐周期电流限制和频率折返。NCV51411与LT1375引脚兼容。
品牌名称: onsemi(安森美)
商品型号: NCV51411DR2G
商品编号: C904641
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

NCV51411是一款1.5 A降压调节器IC，工作频率固定为260 kHz。该器件采用V²控制架构，能为当今的高速逻辑电路提供无与伦比的瞬态响应、出色的整体调节性能和简单的环路补偿。NCV51411可适应4.5 V至40 V的输入电压，并包含同步电路。片上NPN晶体管能够提供至少1.5 A的输出电流，并由外部“升压”电容偏置以确保饱和，从而将片上功耗降至最低。保护电路包括热关断、逐周期电流限制和频率折返。NCV51411在功能上与LT1375引脚兼容。

商品特性

V²架构提供超快速瞬态响应、改善的调节性能和简化的设计
误差放大器参考电压容差为2.0%
短路条件下开关频率降低至1/4，减少短路功耗
BOOST引脚支持“自举”操作，以实现效率最大化
同步功能，适用于并联电源操作或最小化噪声
关断引脚提供掉电选项
掉电期间静态电流为85 μA
热关断
软启动
与LT1375（SO - 8版本）引脚兼容
NCV前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅产品，符合RoHS标准

数据手册PDF

放大查看下载PDF

交货周期

订货79-81个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	-
	输出电流	1.5A
	开关频率	260kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	85uA
	开关管(内置/外置)	内置
	输出类型	-
