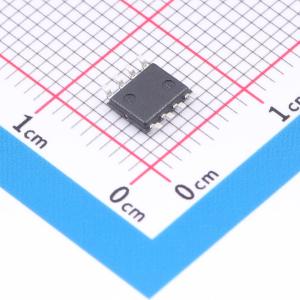

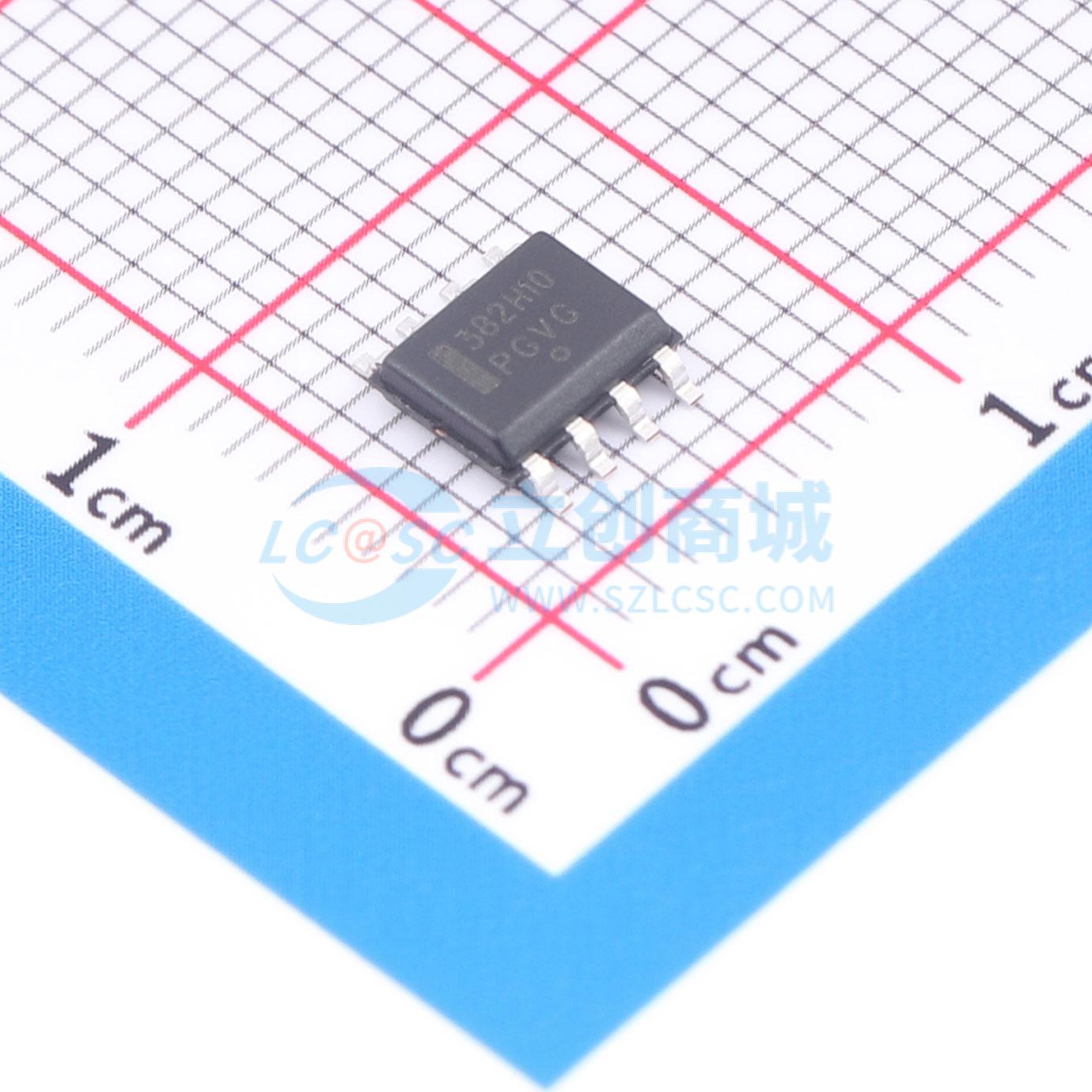

NCP382HD10AAR2G

NCP382是一款单输入双输出高端功率分配开关，专为可能遇到大容性负载和短路的应用而设计。该器件集成了一个80 mΩ的P沟道MOSFET。当输出负载超过电流限制阈值或出现短路时，该器件会切换到恒流模式，将输出电流限制在所需水平。电流限制阈值为内部固定值。功率开关的上升和下降时间受到控制，以最大限度减少开关过程中的电流振铃。 在过流或过热情况下，FLAG逻辑输出为低电平。开关由逻辑使能输入控制，高电平或低电平有效。 NCP382是一款双高端功率分配开关，旨在在遇到大容性负载、短路或过流时保护输入电源电压。此外，在欠压或热关断情况下，高端MOSFET会关断。由于采用了软启动电路，NCP382能够限制大电流和电压浪涌。 当输出电流高于IOCP阈值时，NCP382会切换到恒流调节模式。根据负载情况，输出电压会相应降低。 FLAG引脚是一个漏极开路MOSFET，在过流或过热情况下输出低电平。

• 2.5 V - 5.5 V工作范围
• 80 mΩ高端MOSFET
• 电流限制：固定为500 mA、1 A和1.5 A
• 欠压锁定（UVLO）
• 软启动防止浪涌电流
• 热保护
• 软关断
• 使能高电平或低电平有效（EN或EN）
• 符合IEC61000 - 4 - 2（4级）：8.0 kV（接触），15 kV（空气）
• SOIC封装（NCP382xDxxxx）通过UL认证 - 文件编号E343275
• SOIC封装（NCP382xDxxxx）符合IEC60950第2版 - 修正案1和2认证（CB体系）
• 这些是无铅器件

• 笔记本电脑
• USB端口/集线器
• 电视
