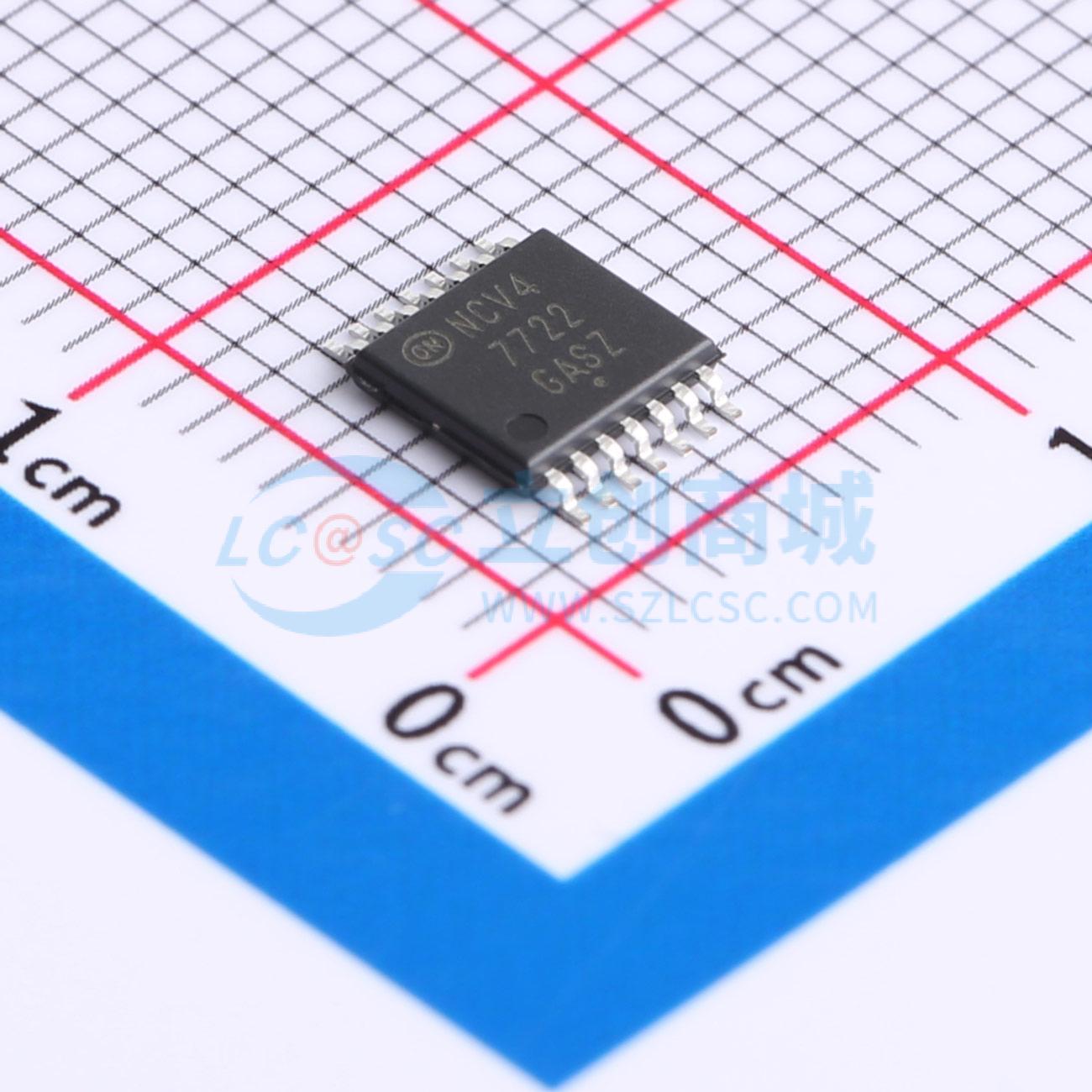

温馨提醒：图片仅供参考，商品以实物为准

NCV47722PAAJR2G

具备可调电流限制和诊断功能的高端开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV47722 高压侧开关 (HSS) 的每个沟道为 250 mA，适用于严酷的汽车环境。该器件具有高峰值输入耐压，以及逆向输入电压、反向偏置、过电流和超温保护。集成的电流感应功能（对于每个沟道可通过与 CSO 引脚联接的电阻进行调节）提供了诊断和系统保护功能。CSO 引脚输出电流会在 CSO 电阻上产生电压降，该压降与每个沟道的输出电流成比例。还提供关断状态下扩展的诊断功能，通过专门的输入和输出引脚控制。
品牌名称: onsemi(安森美)
商品型号: NCV47722PAAJR2G
商品编号: C904634
商品封装: TSSOP-14-EP
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

NCV47722高侧开关（HSS）设计用于恶劣的汽车环境中，最大输出电流为250mA。该器件具有高峰值输入电压耐受性和反向输入电压、反向偏置、过流和过温保护功能。集成的电流检测功能（可通过连接到CSO引脚的电阻调节）提供了诊断和系统保护功能。CSO引脚输出电流在CSO电阻上产生一个与输出电流成比例的电压降。此外，在关断状态下还提供了扩展的诊断功能，并通过专用的输入和输出引脚进行控制。

输出电流：最高250mA
使能输入（兼容3.3V逻辑）
可调电流限制：最高350mA
保护特性：电流限制、热关断、反向输入电压和反向偏置电压
诊断特性：关断状态下的短路至电池（STB）和开路负载（OL）、用于关断状态诊断的内部组件、开集标志输出、输出电压监测输出（模拟）
AEC-Q100 Grade 1认证并支持PPAP
无铅、无卤素/无溴化阻燃剂、符合RoHS标准

典型应用包括音频和信息娱乐系统以及主动安全系统。

应用领域

音频和信息娱乐系统
主动安全系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效
	最大连续电流	250mA

	属性	参数值
	工作电压	4.4V~40V
	导通电阻	-
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过流保护(OCP)
