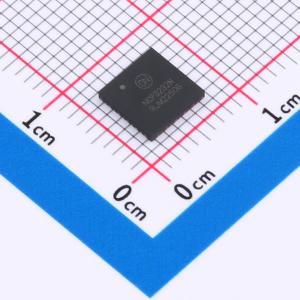

温馨提醒：图片仅供参考，商品以实物为准

NCP3232NMNTXG

高效率同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP3232N是一款高效率、高电流的电压模式同步降压转换器,工作输入电压范围为4.5 V至21 V,可生成低至0.6 V的输出电压,最大输出电流为15 A。该器件具有可编程软启动、输出过压保护和欠压保护等功能。
品牌名称: onsemi(安森美)
商品型号: NCP3232NMNTXG
商品编号: C904491
商品封装: QFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.282克(g)

商品参数

商品概述

NCP3232N是一款高电流、高效率的电压模式同步降压转换器，其输入电压范围为4.5 V至21 V，可在高达15 A的电流下将输出电压降至低至0.6 V。 NCP3232N是一款500 kHz、高效率、高电流的PWM同步降压转换器。它采用4.5至21 V的单电源电压工作，可提供高达15 A的输出电流。NCP3232N采用带电压前馈控制的电压模式，能立即响应输入电压（Vin）的变化，并在转换器的供电范围内更易于进行补偿。该器件还具备预偏置启动功能，可在输出处于预偏置状态时实现单调启动。保护功能包括过流保护（OCP）、输出过压和欠压保护（OVP、UVP）以及电源正常指示。使能功能具有高度可编程性，允许在较高输入电压下调节启动电压。此外，还有可调节的软启动、过温/过压比较器以及内部热关断功能。 NCP3232N集成了一个内部基准，可实现低至0.6 V的输出电压。内部基准的容差在控制器的整个工作温度范围内得到保证。参考电压采用考虑误差放大器失调和偏置电流的测试配置进行微调。

商品特性

宽输入电压范围：4.5 V至21 V
0.6 V内部参考电压
500 kHz开关频率
外部可编程软启动
无损低端FET电流检测
输出过压保护和欠压保护
使用热敏电阻或传感器的系统过温保护
所有故障均采用打嗝模式工作
预偏置启动
可调输出电压
电源正常输出
内部过温保护
这些器件无铅且符合RoHS标准

应用领域

蜂窝基站
ASIC、FPGA、DSP和CPU内核及I/O电源
电信和网络设备
服务器和存储系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~21V
	输出电压	600mV~19.32V
	输出电流	15A
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4.7mA
	开关管(内置/外置)	内置
	输出类型	可调
