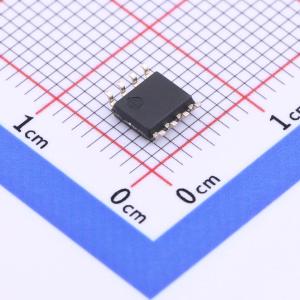

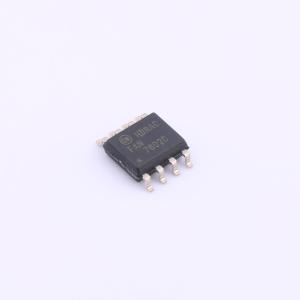

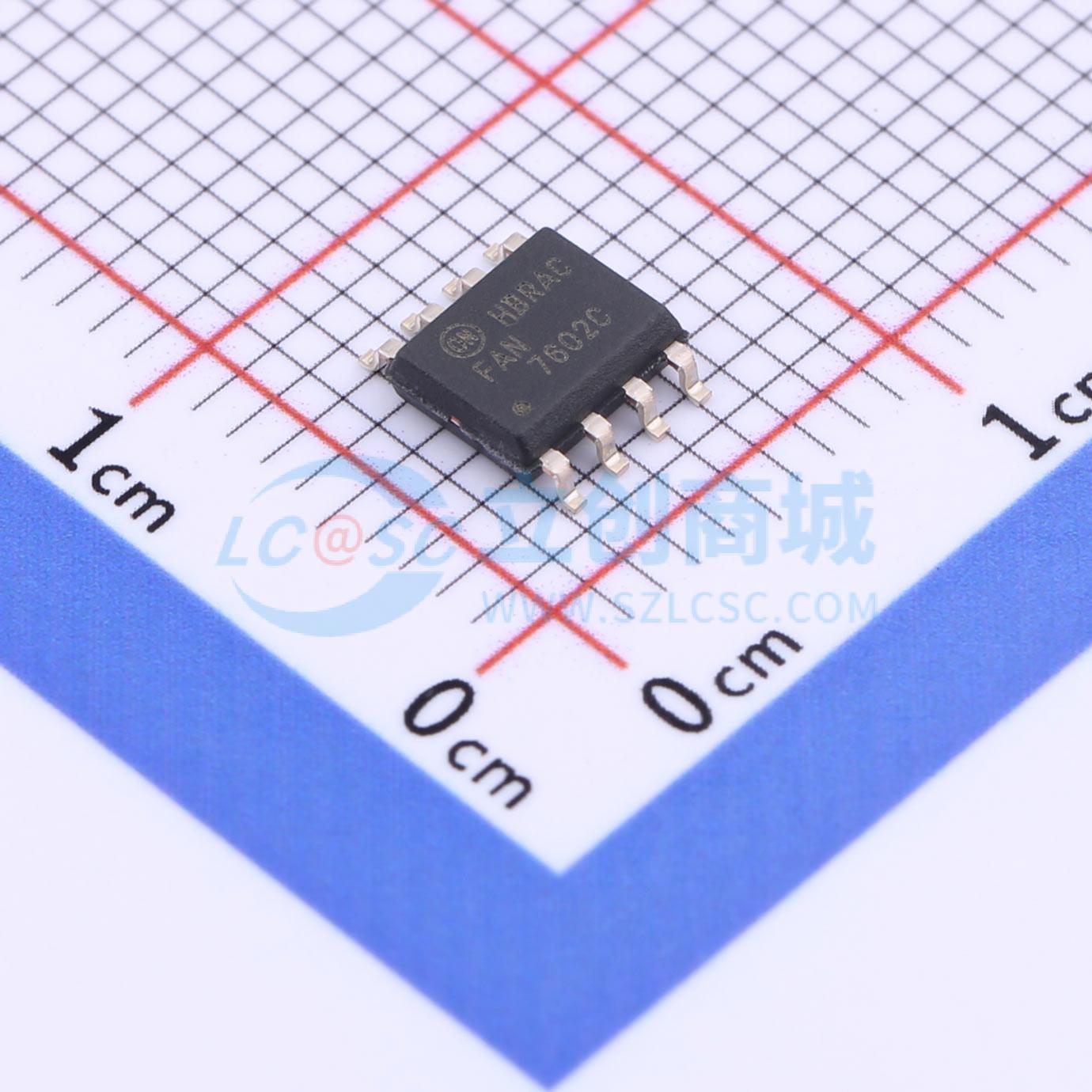

温馨提醒：图片仅供参考，商品以实物为准

FAN7602CMX

8V~25V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN7602C 是一款绿色电流模式 PWM 控制器。它特别适用于离线适配器应用；DVDP、VCR、LCD 显示器应用；以及辅助电源。内部高电压启动开关和突发模式运行降低了待机模式下的功率损耗。因此，当输入线路电压为 265VAC，负载为 0.5W 时，输入功率低于 1W。在无负载条件下，输入功率低于 0.15W。使用功率限值功能，可对最大功率进行恒定控制，而无论线路电压如何变化。开关频率不固定，具有随机频率波动。FAN7602C 包括实现系统可靠性的各种保护功能，以及在启动时防止输出电压击穿的内部软启动。
品牌名称: onsemi(安森美)
商品型号: FAN7602CMX
商品编号: C903546
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	最大占空比	75%
	拓扑结构	反激式
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过载保护(OLP)；软启动
	工作温度	-25℃~+125℃@(Ta)

商品概述

FAN7602C是绿色电流模式PWM控制器，专为离线适配器应用、DVDP、VCR、LCD显示器应用和辅助电源而设计。内部高压启动开关和突发模式操作可降低待机模式下的功率损耗，在输入线电压为265VAC且负载为0.5W时，输入功率低于1W；在空载条件下，输入功率低于0.15W。使用功率限制功能可恒定限制最大功率，不受线电压变化的影响。开关频率不固定，具有随机频率波动。FAN7602C包含各种保护功能以提高系统可靠性，内部软启动可防止启动时输出电压过冲。

商品特性

绿色电流模式PWM控制器
随机频率波动以降低EMI
内部高压启动开关
突发模式操作
线电压前馈以限制最大功率
线欠压保护
锁存保护和内部软启动（10ms）功能
过载保护（OLP）
过压保护（OVP）
过温保护（OTP）
低工作电流：典型值1mA
采用8引脚SOP封装

应用领域

适配器
LCD显示器电源
辅助电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~25V
	开关频率	65kHz
	耗散功率(Pd)	1.2W
