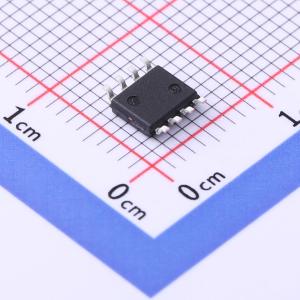

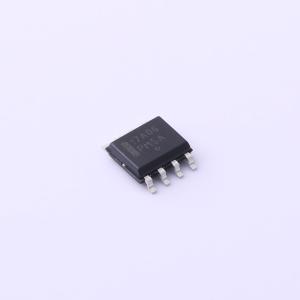

温馨提醒：图片仅供参考，商品以实物为准

NCP1217AD65R2G

PWM控制器，固定频率，电流模式

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1217采用标准的电流模式架构，关断事件由峰值电流设定点决定。在低元件数量是关键参数的应用中，该元件是理想之选，尤其适用于低成本AC/DC适配器、电视电源等。由于采用高性能高压技术，NCP1217集成了基于UC384X的电源通常所需的所有必要元件：定时元件、反馈器件、低通滤波器和启动器件，并且通过提供以下功能对原元件进行了改进：1) 可外部触发的锁存关断功能；2) 斜坡补偿；3) 短路保护。
品牌名称: onsemi(安森美)
商品型号: NCP1217AD65R2G
商品编号: C904385
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.211克(g)

商品参数

商品概述

NCP1217采用标准的电流模式架构，关断事件由峰值电流设定点决定。在低元件数量是关键参数的应用中，该元件是理想之选，尤其适用于低成本AC/DC适配器、电视电源等。由于采用高性能高压技术，NCP1217集成了基于UC384X的电源通常所需的所有必要元件：定时元件、反馈器件、低通滤波器和启动器件，并且通过提供以下功能对原元件进行了改进：1) 可外部触发的锁存关断功能；2) 斜坡补偿；3) 短路保护。

商品特性

具备可调节跳周期功能的电流模式
内置斜坡补偿
自动恢复内部输出短路保护
内部1.0 ms软启动（仅NCP1217A）
占空比限制为50%（仅NCP1217A）
调节引脚置高时完全锁存关断
极低的空载待机功耗
内部温度关断
500 mA峰值电流能力
固定频率版本：65 kHz、100 kHz和133 kHz
直接连接光耦合器
内部前沿消隐
提供用于瞬态和交流分析的SPICE模型
这些是无铅器件

应用领域

用于电视、机顶盒等的高功率AC/DC转换器
笔记本电脑离线适配器
电信DC-DC转换器
所有电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.6V~13.8V
	开关频率	58.5kHz~71.5kHz

	属性	参数值
	最大占空比	74%
	晶体管耐压	500V
	反馈方式	副边反馈
