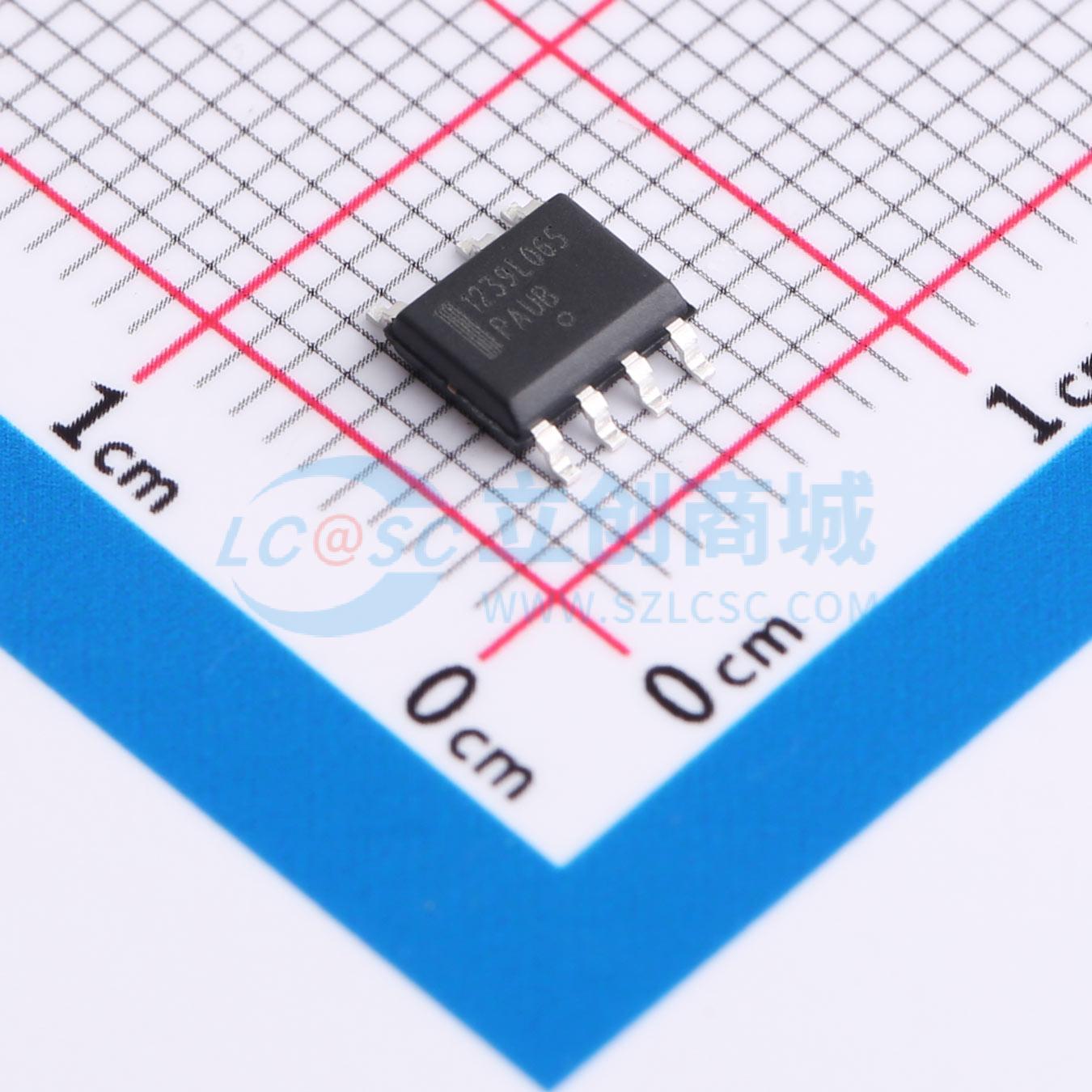

NCP1239LD65R2G

反激式转换器固定频率电流模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1239 是一款固定频率电流模式控制器，具有动态自供电功能。此功能可激活内部启动电流源使其在启动期间、瞬变、锁存、待机等期间为控制器供电，大大简化了辅助电源和 Vcc 电容器的设计。该控制器供电范围高达 35 V，具有带抖动的 65 kHz 或 100 kHz 开关电路，在峰值电流模式控制下运行。当辅助侧功率开始降低时，该控制器将其开关频率自动折回至最低 26 kHz 的水平。当功率进一步下降时，该零部件进入跳过周期，同时对峰值电流进行限制，确保轻型负载条件下的卓越能效。它具有基于计时器的故障检测可确保过载检测，还具有可调节补偿，有助于保持最大功率，而无论输入电压如何。
品牌名称: onsemi(安森美)
商品型号: NCP1239LD65R2G
商品编号: C904403
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
	反馈方式	副边反馈

商品概述

NCP1239是一款固定频率的电流模式控制器，具备高压启动电流源，可实现快速且无损耗的上电时序。该功能通过激活内部启动电流源，在启动、瞬态、锁存、待机等期间为控制器供电，极大地简化了辅助电源和VCC电容的设计。该控制器的供电范围高达35 V，采用抖动式65或100 kHz开关电路，工作在峰值电流模式控制下。当次级侧功率开始下降时，控制器会自动将开关频率折回至最低26 kHz。随着功率进一步降低，该器件进入跳周期模式，同时限制峰值电流，确保在轻载条件下具有出色的效率。 NCP1239具备基于定时器的故障检测电路，可确保实现准平坦过载检测，且不受输入电压的影响。

商品特性

固定频率65 kHz或100 kHz电流模式控制操作
频率折回至26 kHz并采用跳周期模式，以在轻载条件下实现最佳性能
可调过功率保护（OPP）电路
带欠压（BO）检测的高压电流源
内部斜率补偿
内部固定软启动
正常模式和频率折回模式下的频率抖动
基于64 ms定时器的短路保护，具备自动恢复或锁存操作功能
预短路功能，适用于锁存式过流保护（OCP）版本
VCC上的锁存式过压保护（OVP） – C和E版本具备自动恢复功能
锁存式过压保护/过温保护（OVP/OTP）输入，提高可靠性
35 V VCC工作电压
±500 mA峰值源/灌驱动能力
内部热关断
极低的空载待机功耗
与现有NCP1236/1247系列引脚兼容
这些器件为无铅产品，符合RoHS标准

应用领域

用于电视、机顶盒和打印机的AC-DC转换器
用于笔记本电脑和上网本的离线适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.8V~35V
	开关频率	65kHz
	最大占空比	80%
