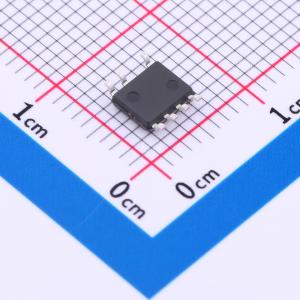

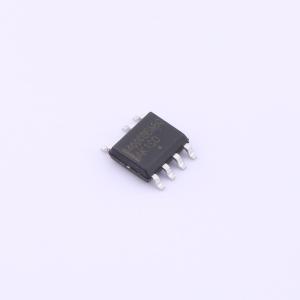

温馨提醒：图片仅供参考，商品以实物为准

NCP12400CBBAB0DR2G

反激式转换器固定频率电流模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP12400 是一款新型固定频率电流模式控制器，具有动态自供电功能。此功能可激活内部启动电流源使其在启动期间、瞬变、锁存、待机等期间为控制器供电，大大简化了辅助电源和 VCC 电容器的设计。此器件包含一个特殊的高压检测器，会检测从交流线路上拔下的应用，然后触发 X2 放电电流。此高电压结构还能进行欠电压检测。它具有基于计时器的故障检测可确保过载检测，还具有可调节补偿，有助于保持最大功率，而无论输入电压如何。由于频率折回，该控制器在轻型负载条件下具有绝佳的能效，同时还能达到极低的待机功耗。内部频率抖动、斜坡补偿和多功能锁存输入使得此控制器成为坚固电源设计的绝佳备选。专门的关断模式可通过将整个器件置于“睡眠”达到极低的无负载输入功耗，因此最大程度降低控制电路的功耗。另外，NCP12400 具有安静跳过模式，会将跳过频率锁定在可听到范围以下。此功能达到降低了跳过模式下开关脉冲导致的噪声。
品牌名称: onsemi(安森美)
商品型号: NCP12400CBBAB0DR2G
商品编号: C904413
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
	工作模式	CCM；DCM
	反馈方式	副边反馈

商品概述

NCP12400是一款新型固定频率电流模式控制器，具备动态自供电功能。该功能通过激活内部启动电流源，在启动、瞬态、锁存、待机等期间为控制器供电，极大地简化了辅助电源和VCC电容的设计。该器件包含一个特殊的高压检测器，可检测交流输入线的应用断开情况，并触发X2放电电流。这种高压结构也支持欠压检测。它具有基于定时器的故障检测功能，可确保检测到过载情况，还具备可调补偿功能，有助于使最大功率不受输入电压的影响。由于采用了频率折返技术，该控制器在轻载条件下表现出出色的效率，同时仍能实现极低的待机功耗。内部频率抖动、斜坡补偿和多功能锁存输入，使该控制器成为稳健电源设计的理想选择。专用的关断模式可通过使整个器件“休眠”来实现极低的空载输入功耗，从而最大限度地降低控制电路的功耗。

商品特性

固定频率电流模式工作，提供65 kHz或100 kHz频率选项
频率折返后进入跳周期模式，在轻载和待机条件下实现最佳性能
基于定时器的过载保护，具备锁存（选项A）或自动恢复（选项B）操作
带欠压检测和动态自供电的高压电流源，简化VCC电路设计
频率调制，降低电磁干扰
可根据市电电压调节过功率保护
用于过压和过温保护的故障输入
VCC工作电压高达28 V，具备过压检测功能
300/500 mA源/灌驱动峰值电流能力
4/10 ms软启动
内部热关断
空载待机功耗<30 mW
EMI滤波器中X2电容放电功能
这些器件为无铅产品

应用领域

笔记本电脑、液晶显示器和打印机的离线适配器
离线电池充电器
消费电子电源
辅助/备用电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~28V
	开关频率	65kHz
	最大占空比	80%
