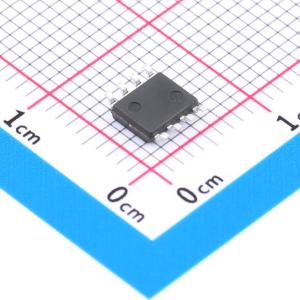

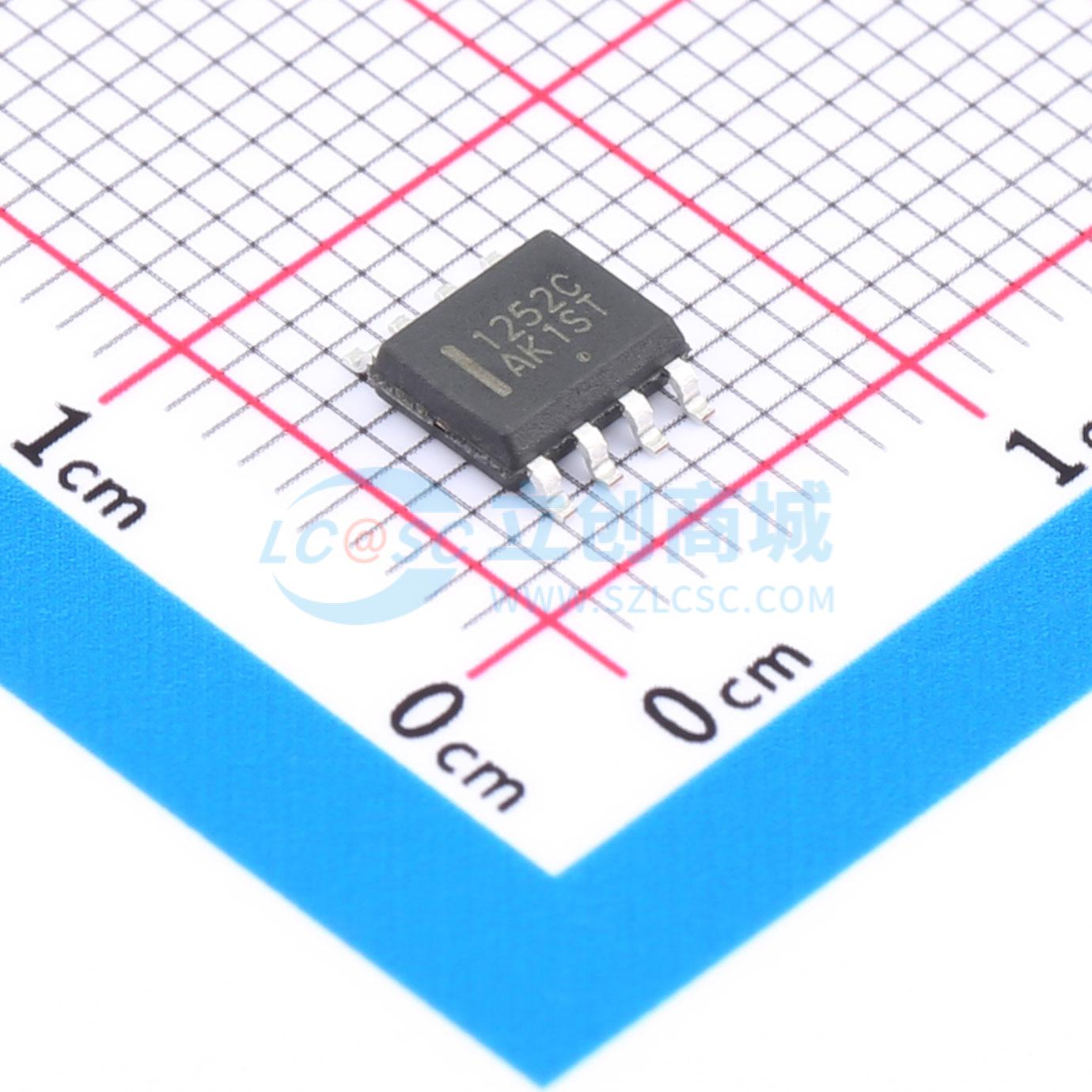

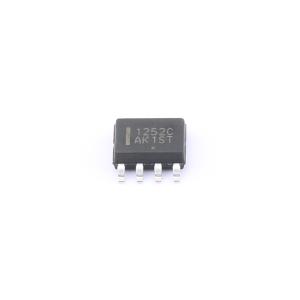

温馨提醒：图片仅供参考，商品以实物为准

NCP1252CDR2G

电流模式PWM控制器，适用于正激和反激应用

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1252 控制器提供了构建专用于 ATX 电源和任何正向应用的成本高效且可靠的 AC-DC 开关电源所需的一切内容。由于使用内部固定的计时器，NCP1252 可以在不依赖辅助 Vcc 的情况下检测输出过载。欠压输入针对低输入电压提供保护，提高了转换器安全性。最后，SOIC-8 封装节省 PCB 空间，是成本敏感项目的首选方案。
品牌名称: onsemi(安森美)
商品型号: NCP1252CDR2G
商品编号: C904429
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.128克(g)

商品参数

商品概述

NCP1252控制器具备构建经济高效且可靠的AC - DC开关电源所需的一切功能，该电源专门用于ATX电源。由于采用了内部固定定时器，NCP1252无需依赖辅助Vcc即可检测输出过载。欠压输入可防止低输入电压，提高转换器的安全性。最后，SOIC - 8封装节省了PCB空间，是对成本敏感项目的首选解决方案。 NCP1252搭载了一款高性能电流模式控制器，专为驱动ATX和适配器市场的电源而开发： • 电流模式操作：采用峰值电流模式控制拓扑，该电路具备类似UC384X的特性，可构建坚固耐用的电源。 • 可调开关频率：通过一个接地电阻可精确设置开关频率，范围为50 kHz至最高500 kHz。不具备同步功能。 • 内部频率抖动：频率抖动通过将峰值能量分散在中心频率±5%的频段内，从而降低了EMI特征。

商品特性

峰值电流模式控制
可调开关频率，最高可达500 kHz
抖动频率为开关频率的±5%
带10 ms固定延迟的锁存式初级过流保护
E版本中延迟延长至150 ms
通过内部固定定时器在启动时延迟操作（仅A、B和C版本）
可调软启动定时器
自动恢复欠压检测
类似UC384X的欠压锁定阈值
具备自动恢复欠压锁定功能，Vcc范围为9 V至28 V
内部160 ns前沿消隐
可调内部斜坡补偿
+500 mA / -800 mA的源/灌电流能力
最大占空比50%：A版本
最大占空比80%：B版本
最大占空比65%：C版本
最大占空比47.5%：D和E版本
符合最新的无负载调节规范
SOIC - 8和PDIP - 8封装
这些是无铅器件

应用领域

用于PC银色机箱电源、游戏适配器等
反激式和正激式转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~28V
	开关频率	500kHz
	最大占空比	65%

	属性	参数值
	拓扑结构	反激式；正激式
	特性	短路保护(SCP)；欠压保护(UVP)
	工作温度	-25℃~+125℃@(Tj)
	反馈方式	副边反馈
