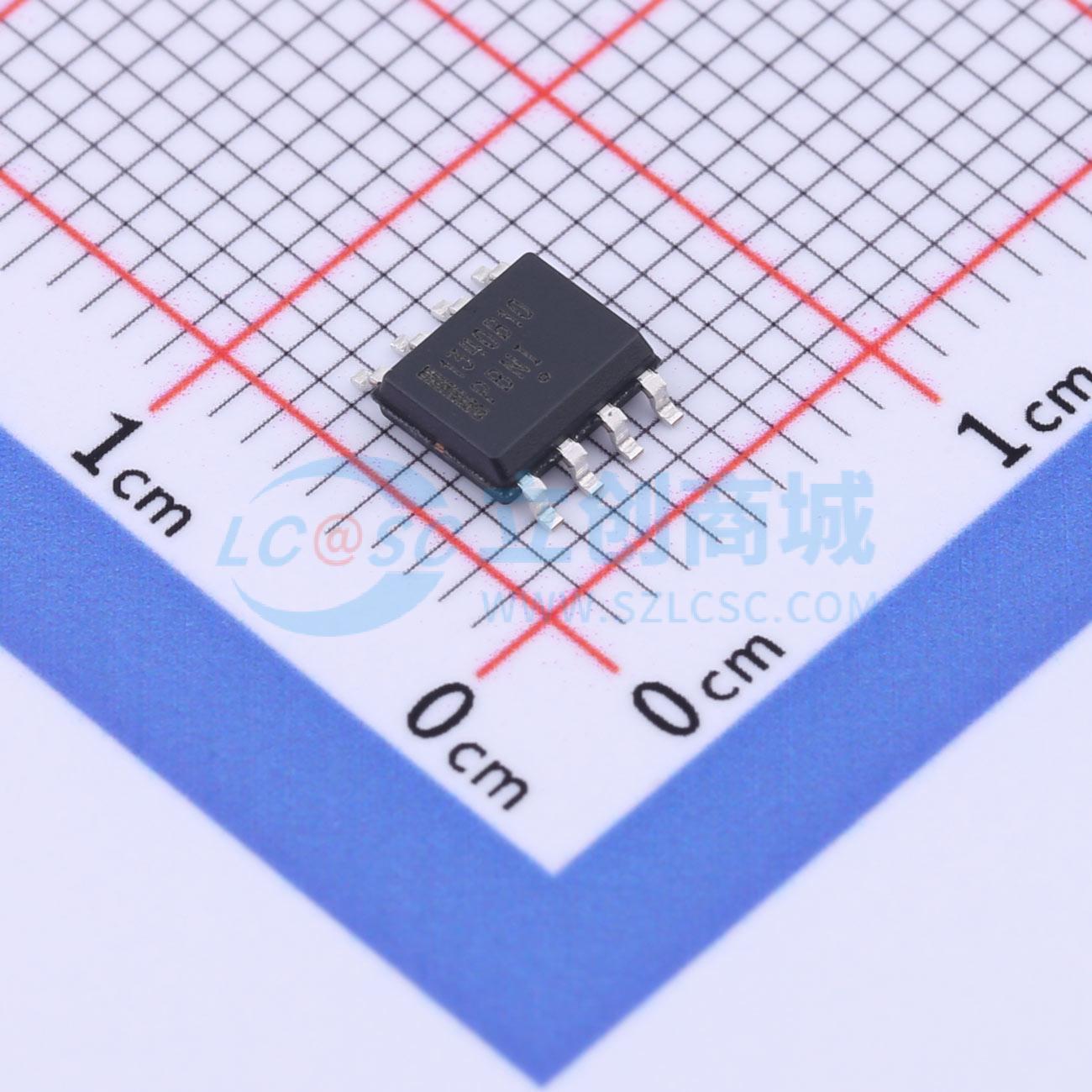

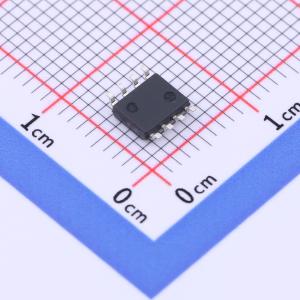

NCP1340B10DR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1340 是一款高度集成的准谐振反激控制器，适用于设计高性能离线功率转换器。NCP1340 具有集成的有源 X2 电容器放电功能，可以实现低于 30 mW 的无负载功耗。准谐振电流模式反激级功能具有专属的谷锁闭电路，确保了稳定的谷开关。此系统可在低至第 6 个谷的情况下运行，并转换为频率折回模式以降低开关损耗。随着负载进一步降低，NCP1340 进入静音跳过模式来管理功率传递。为了帮助确保转换器耐用性，NCP1340 实施了若干关键保护功能，如内部欠电压检测、在任何输入电压下保证恒定最大输出功率的非功耗过功率保护 (OPP)、通过专门引脚实现的锁存过电压和 NTC 就绪高温保护，以及线路去除检测，可在去除线路时对 X2 电容器进行安全放电。
品牌名称: onsemi(安森美)
商品型号: NCP1340B10DR2G
商品编号: C904434
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃@(Tj)
	工作模式	QR

商品概述

NCP1340是一款高度集成的准谐振反激式控制器，适用于设计高性能离线电源转换器。凭借集成的有源X2电容放电功能，NCP1340可使空载功耗低于30 mW。 NCP1340采用了专有的谷底锁定电路，确保稳定的谷底开关。该系统可工作至第6个谷底，并转换到频率折返模式以降低开关损耗。随着负载进一步降低，NCP1340进入静音跳跃模式，在最小化声学噪声的同时管理功率传输。为确保转换器的耐用性，NCP1340具备多项关键保护功能，如内部欠压检测、非耗散型过功率保护（OPP），可在不考虑输入电压的情况下实现恒定的最大输出功率；通过专用引脚实现锁存过压和支持NTC的过温保护；以及线路断开检测功能，可在交流线路断开时安全地对X2电容放电。 NCP1340采用电流模式架构实现准谐振反激式转换器，其中关断事件由峰值电流决定。在低元件数量和成本效益是关键参数的应用中，这款IC是理想之选，尤其适用于交直流适配器、开放式电源等。

商品特性

集成带欠压检测的高压启动电路
集成X2电容放电功能
9 V至28 V的宽VCC电压范围
28 V VCC过压保护
针对绕组短路或饱和检测的异常过流故障保护
内部温度关断
带谷底锁定的谷底开关操作，实现无噪声运行
带25 kHz最低频率钳位的频率折返，提高轻载效率
采用静音跳跃技术的跳跃模式，在轻载时实现最佳性能
最小化电流消耗，使空载功率低于30 mW
频率抖动，降低电磁干扰
基于锁存或自动恢复定时器的过载保护
可调过功率保护（OPP）
固定或可调的最大频率钳位
用于严重故障情况的故障引脚，兼容NTC实现过温保护
4 ms软启动定时器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~28V
	耗散功率(Pd)	450mW
	晶体管耐压	700V
