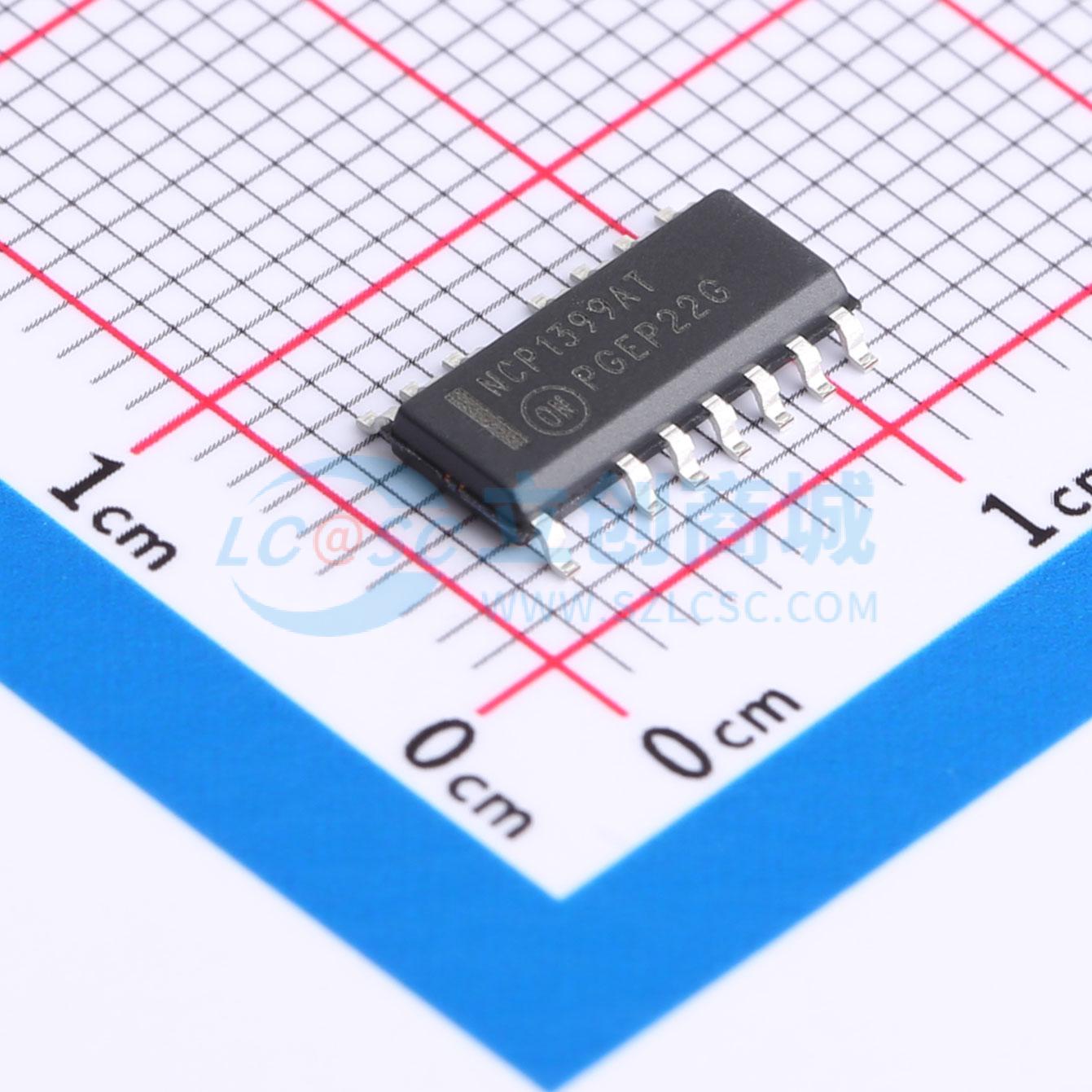

温馨提醒：图片仅供参考，商品以实物为准

NCP1399ATDR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1399 是一款用于半桥谐振转换器的高性能电流模式控制器。此控制器实施了 600 V 门极驱动器，简化了布局，减少了外部部件数量。内置的欠电压输入功能简化了该控制器在所有应用中的实施。在需要 PFC 前级的应用中，NCP1399 具有一个专门的输出来驱动 PFC 控制器。此功能结合专门的跳过模式技术进一步提高了整个应用的轻负载能效。NCP1399 提供了一套保护功能，可实现在任何应用中的安全运行。其中包括：过载保护、放置硬开关周期的过电流保护、欠电压检测、开路光耦合器检测、自动停滞时间调节、过电压 (OVP) 和高温 (OTP) 保护。
品牌名称: onsemi(安森美)
商品型号: NCP1399ATDR2G
商品编号: C904459
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

	属性	参数值
	晶体管耐压	600V
	拓扑结构	半桥式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-55℃~+150℃@(Tj)

商品概述

NCP1399是一款用于半桥谐振转换器的高性能电流模式控制器。该控制器集成了600 V栅极驱动器，简化了布局并减少了外部元件数量。内置的欠压输入功能便于该控制器在所有应用中实施。在需要PFC前级的应用中，NCP1399具备一个专用输出以驱动PFC控制器。这一特性与专用的跳周期模式技术相结合，进一步提高了整个应用的轻载效率。NCP1399提供了一系列保护功能，确保在任何应用中都能安全运行。这些保护功能包括：过载保护、过流保护（防止硬开关周期）、欠压检测、光耦开路检测、自动死区时间调整、过压（OVP）和过温（OTP）保护。

商品特性

20 kHz至750 kHz的高频运行
电流模式控制方案
具有最大死区时间钳位的自动死区时间
用于快速稳定谐振槽路的专用启动序列
跳周期模式运行，提高轻载效率
关断模式运行，实现极低的空载功耗
锁存或自动恢复式过载保护
锁存或自动恢复式输出短路保护
针对严重故障情况（如OVP或OTP）的锁存输入
失谐开关保护
反馈环路开路保护
精确的欠压保护
根据负载条件进行PFC级运行控制
具有极低泄漏电流的启动电流源
关断模式或故障模式下的动态自供电（DSS）运行
引脚对相邻引脚/引脚开路故障保护
这些是无铅器件

应用领域

适配器和离线电池充电器
平板显示器电源转换器
计算机电源
工业和医疗电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~20V
	开关频率	20kHz~750kHz
	最大占空比	50%
