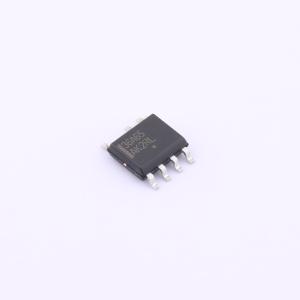

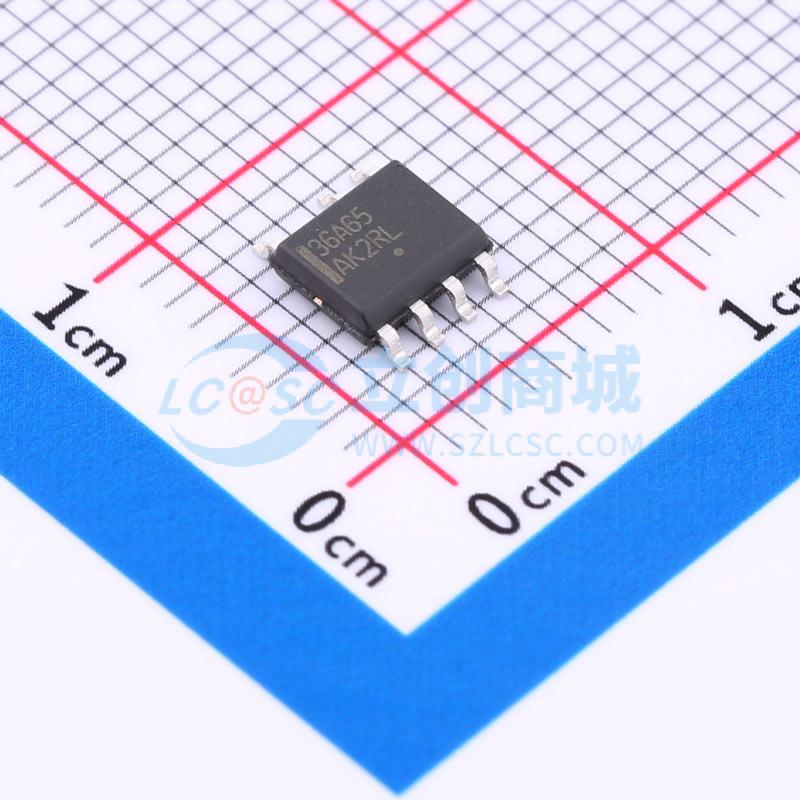

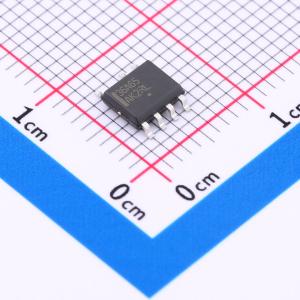

NCP1236AD65R2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1236 是一款新型固定频率电流模式控制器，具有动态自供电 (DSS) 功能。此器件与之前的 NCP12xx 系列可实现引脚兼容。DSS 功能可激活内部启动电流源使其在瞬变期间为控制器供电，大大简化了辅助电源和 VCC 电容器的设计。由于频率折回，该控制器在轻型负载条件下具有绝佳的能效，同时还能达到极低的待机功耗。凭借内部频率抖动、斜坡补偿和多功能锁存输入，此控制器非常适合那些将部件成本作为关键限制因素的转换器。另外，该控制器还包括一个新型高电压电路，组合了启动电流源和欠电压检测器，能够感应来自整流交流线路或直流滤波大电压的输入电压。该高电压感应电路还用于过功率保护目的。过功率保护、超载保护和其他保护功能提高了最终应用的安全性和可靠性。
品牌名称: onsemi(安森美)
商品型号: NCP1236AD65R2G
商品编号: C904392
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃@(Tj)
	工作模式	CCM；DCM
	反馈方式	副边反馈

商品概述

NCP1236是一款采用动态自供电（DSS）技术的新型固定频率电流模式控制器。该器件与前代NCP12xx系列引脚兼容。 DSS功能通过在瞬态期间激活内部启动电流源为控制器供电，极大地简化了辅助电源和VCC电容的设计。由于采用了频率折返技术，该控制器在轻载条件下具有出色的效率，同时仍能实现极低的待机功耗。内部频率抖动、斜坡补偿和多功能锁存输入，使该控制器成为对元件成本有严格要求的转换器的理想选择。此外，该控制器还集成了一种新型高压电路，它将启动电流源和欠压检测器相结合，能够从整流交流线路或直流滤波后的大电容电压中感应输入电压。高压感应电路也用于过功率保护。过功率保护、过载保护和其他保护功能提高了最终应用的安全等级。最后，通过精心设计，关键参数的精度在 -40℃至 +125℃的整个温度范围内都得到了很好的控制。

商品特性

内置斜坡补偿的固定频率电流模式操作
65 kHz或100 kHz振荡器频率
频率折返后进入跳周期模式，在轻载和待机条件下实现性能最大化
基于定时器的过载保护，具有锁存（A选项）或自动恢复（B选项）操作模式，缩短过载定时器以提高安全性（C和D选项）
带欠压检测和动态自供电的高压电流源，简化VCC电容组设计
频率调制以降低电磁干扰，包括在频率折返模式期间
可调过功率补偿
严重故障条件下的锁存关断输入，允许直接连接NTC进行过温保护（OTP）
最高28 V的VCC工作电压，具备过压检测功能
± 500 mA峰值源/灌电流驱动能力
4.0 ms软启动
内部热关断
与现有NCP12xx引脚兼容
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

笔记本电脑、液晶显示器和打印机的AC - DC适配器
离线电池充电器
消费电子电源
辅助/内部电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~28V
	开关频率	65kHz
	最大占空比	80%
