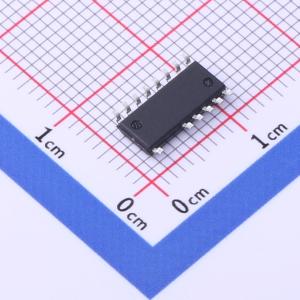

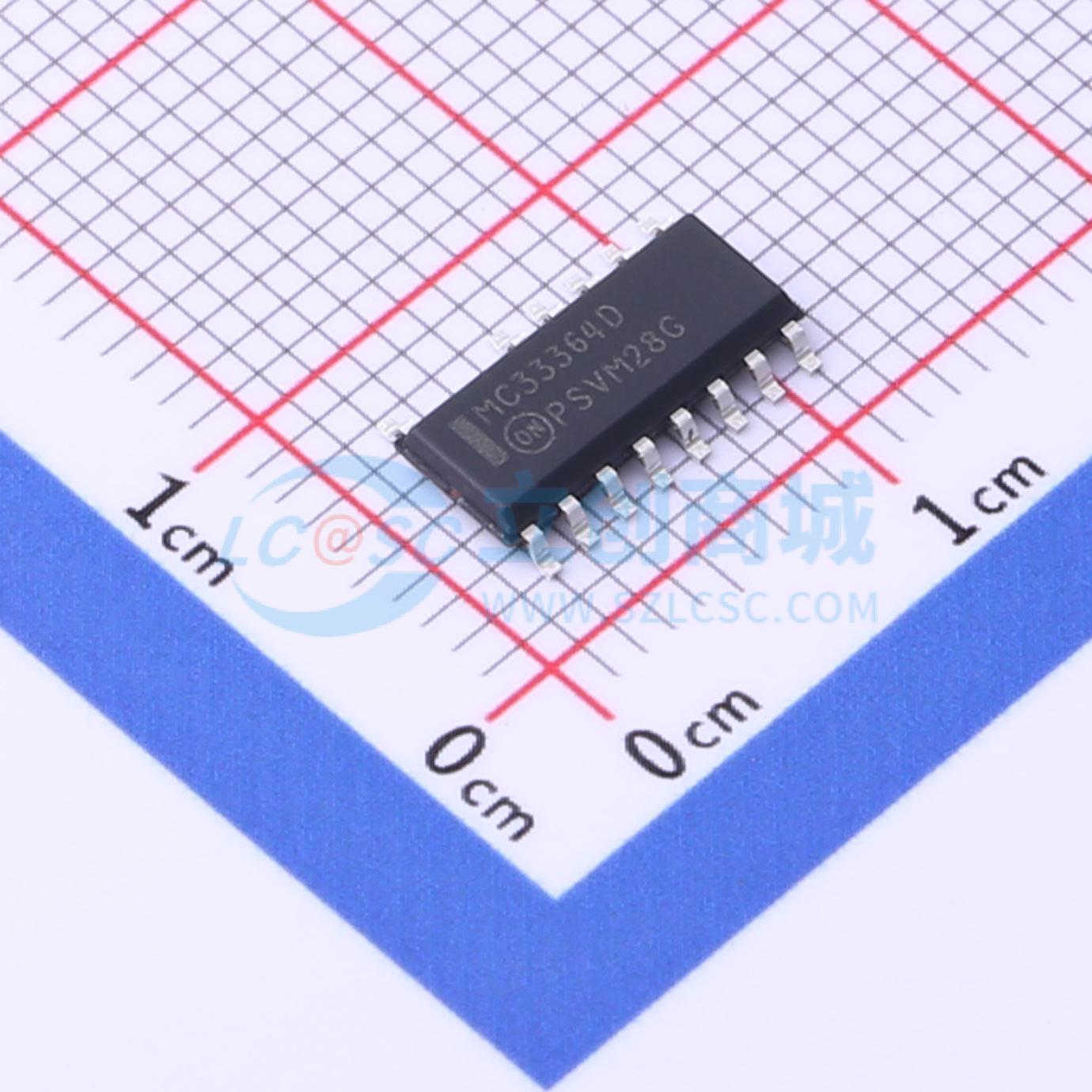

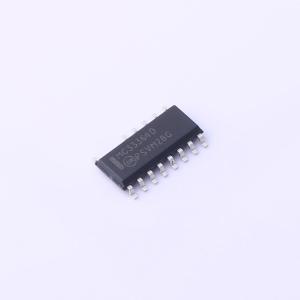

温馨提醒：图片仅供参考，商品以实物为准

MC33364DR2G

停产 700V 7.6V~16V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC33364系列是一款可变频率电流模式临界导通解决方案，集成了高压启动和保护电路，可用于实现现代消费电子电源的离线反激式转换器。不同的频率钳位选项可满足不同的定制需求。该器件系列集成了700 V超高压（VHV）启动电路。因此，无需任何额外的启动电路或组件，即可设计出输入电压范围为85 Vac至265 Vac的通用输入电压应用。临界导通特性具有诸多优势。首先，MOSFET在零电流时导通，二极管在零电流时关断。零电流可降低这些导通和关断的开关损耗。它还能降低开关电源（SMPS）的电磁干扰（EMI），并可使用成本较低的整流器。其次，通过防止开关电源进入不连续导通模式（DCM），MOSFET漏极峰值电流仅限制为平均输入电流的两倍。这使得可以使用更小、更便宜的MOSFET。第三，通过防止开关电源进入连续导通模式（CCM），反激式拓扑传递函数保持为一阶，其反馈补偿网络得到显著简化。它还能使反激变压器的功率传输达到其1/2 LI²的极限。
品牌名称: onsemi(安森美)
商品型号: MC33364DR2G
商品编号: C903953
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

MC33364系列是一款可变频率电流模式临界导通解决方案，集成了高压启动和保护电路，可用于实现现代消费电子电源的离线反激式转换器。不同的频率钳位选项可满足不同的定制需求。该器件系列集成了700 V超高压（VHV）启动电路。因此，无需任何额外的启动电路或组件，即可设计出输入电压范围为85 Vac至265 Vac的通用输入电压应用。临界导通特性具有诸多优势。首先，MOSFET在零电流时导通，二极管在零电流时关断。零电流可降低这些导通和关断的开关损耗。它还能降低开关电源（SMPS）的电磁干扰（EMI），并可使用成本较低的整流器。其次，通过防止开关电源进入不连续导通模式（DCM），MOSFET漏极峰值电流仅限制为平均输入电流的两倍。这使得可以使用更小、更便宜的MOSFET。第三，通过防止开关电源进入连续导通模式（CCM），反激式拓扑传递函数保持为一阶，其反馈补偿网络得到显著简化。它还能使反激变压器的功率传输达到其1/2 LI²的极限。

商品特性

无损离线启动
前沿消隐，增强抗噪能力
看门狗定时器，启动开关操作
工作温度范围：-25℃至+125℃
关断功能
过温保护
可选/可调频率钳位，限制EMI
这是一款无铅、无卤化物器件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.6V~16V
	开关频率	126kHz
	耗散功率(Pd)	550mW
	晶体管耐压	700V

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)
	工作温度	-25℃~+125℃@(Ta)
	工作模式	CRM
	反馈方式	副边反馈
