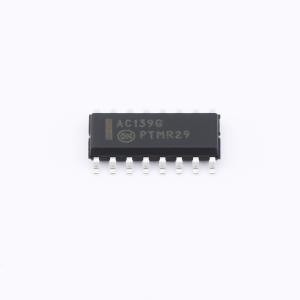

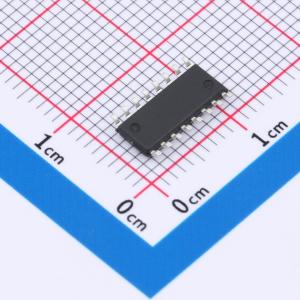

温馨提醒：图片仅供参考，商品以实物为准

MC74AC139DR2G

双路1对4译码器/多路分配器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC74AC139/74ACT139 是一款高速双 1/4 解码器/信号分离器，该器件具有两个独立解码器，每个解码器接收两个输入，提供四个互斥有效低电平输出。每个解码器都有一个有效低电平输入，可以用作 4 个输出信号分离器的数据输入。每半个 MC74AC139/74ACT139 可用作一个函数生成器，提供两个变量的四个最小项。
品牌名称: onsemi(安森美)
商品型号: MC74AC139DR2G
商品编号: C903967
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

MC74AC139/74ACT139 是一种高速双 1 至 4 解码器/解复用器。该器件包含两个独立的解码器，每个解码器接受两个输入并提供四个互斥的低电平有效输出。每个解码器都有一个低电平有效的使能输入，可以用作 4 输出解复用器的数据输入。MC74AC139/74ACT139 的每一半都可以用作函数发生器，提供两个变量的四个最小项。

商品特性

多功能性
两个完全独立的 1 至 4 解码器
低电平有效互斥输出
输出可源出/吸入 24 mA 电流
'ACT139 具有 TTL 兼容输入
这些是无铅设备

应用领域

4路输出解复用器
提供两个变量的四个最小项的功能发生器
在逻辑网络中替代多个门功能

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	2/4

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	6.5ns@5.0V,50pF
	静态电流(Iq)	80uA
