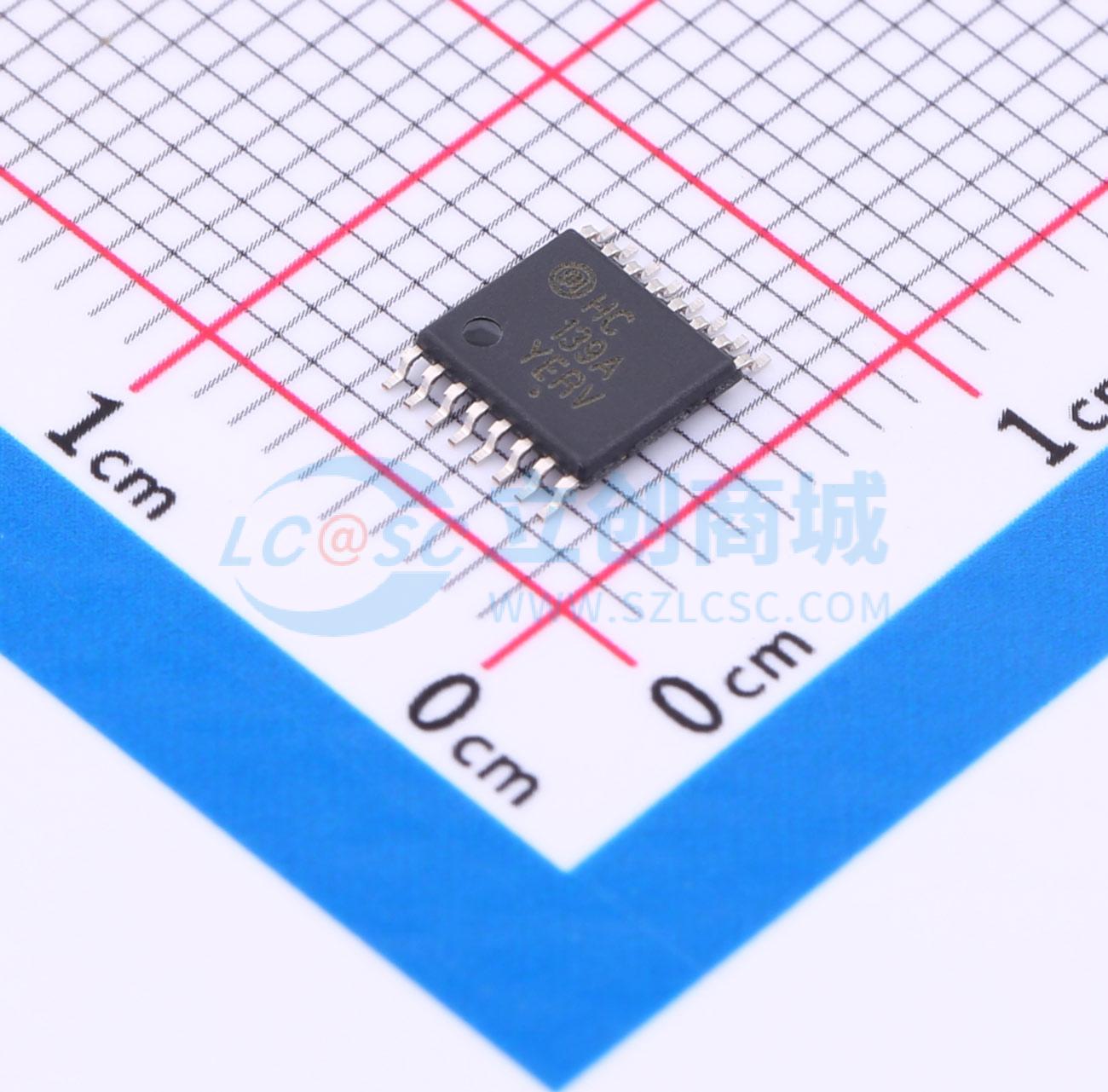

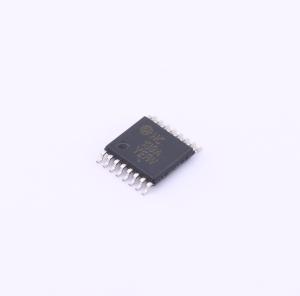

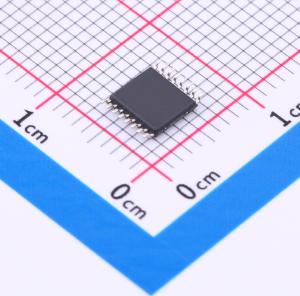

温馨提醒：图片仅供参考，商品以实物为准

MC74HC139ADTR2G

双路1对4译码器/多路分配器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品引脚排列与LS139相同，其输入与标准CMOS输出兼容；通过上拉电阻，也与LSTTL输出兼容。该产品由两个独立的1-of-4解码器组成，每个解码器将两位地址解码为四个低电平有效输出之一。提供低电平有效选择端，以方便实现解复用和级联功能。解复用功能通过使用地址输入选择所需的设备输出，并将选择端用作数据输入来实现。
品牌名称: onsemi(安森美)
商品型号: MC74HC139ADTR2G
商品编号: C904023
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

MC74HC139A 的引脚与 LS139 完全相同。该器件的输入端与标准 CMOS 输出兼容；通过上拉电阻，它们也与 LSTTL 输出兼容。该器件由两个独立的 1-of-4 解码器组成，每个解码器将一个两位地址解码为四个低电平有效的输出之一。提供了低电平有效的选择输入，以方便解复用和级联功能。解复用功能是通过使用地址输入来选择所需的设备输出，并利用选择输入作为数据输入来完成的。

特性：

输出驱动能力：10 个 LSTTL 负载
输出可以直接与 CMOS、NMOS 和 TTL 接口
工作电压范围：2.0 至 6.0 V
低输入电流：1.0 μA
具有 CMOS 器件的高噪声抗扰特性
符合 JEDEC 标准第 7A 号定义的要求
芯片复杂度：100 个 FET 或 25 个等效门
NLV 前缀用于汽车和其他需要独特站点和控制变更要求的应用；符合 AEC-Q100 标准并通过 PPAP 认证
这些器件无铅、无卤素/无 BFR 并且符合 RoHS 标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2V~6V
	灌电流(IOL)	5.2mA

	属性	参数值
	拉电流(IOH)	5.2mA
	工作温度	-55℃~+125℃
	传播延迟(tpd)	20ns@6.0V,50pF
	静态电流(Iq)	160uA
