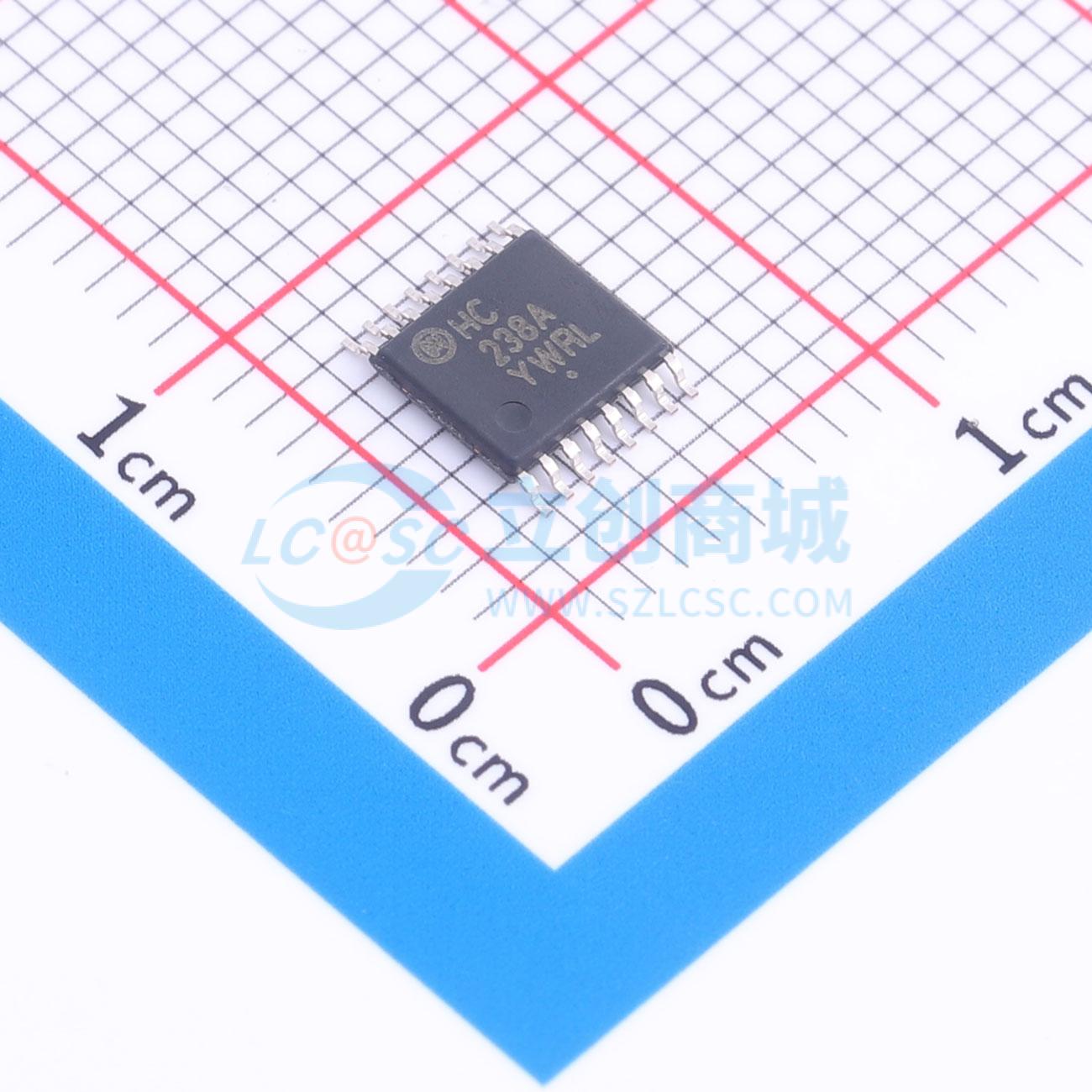

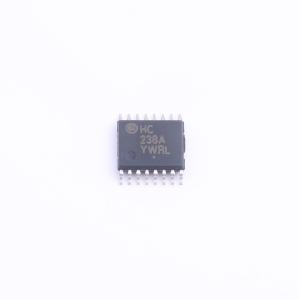

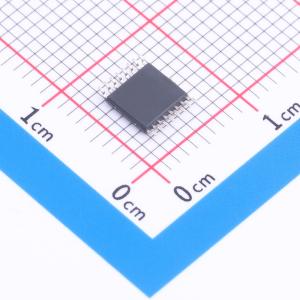

温馨提醒：图片仅供参考，商品以实物为准
MC74HC238ADTR2G
8选1译码器/多路分配器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74HC238A的引脚排列与LS238相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，也可与LSTTL输出兼容。HC238A可将三位地址解码为八路高电平有效输出
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC238ADTR2G
- 商品编号
- C904037
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.2mA | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 41ns@4.5V,50pF | |
| 静态电流(Iq) | 160uA |
商品概述
MC74HC238A 的引脚与 LS238 相同。该器件的输入与标准 CMOS 输出兼容；通过上拉电阻，它们也与 LSTTL 输出兼容。
HC238A 将三比特地址解码为八个高电平有效的输出之一。该器件具有三个芯片选择输入，其中两个是低电平有效，一个是高电平有效，以方便解复用、级联和芯片选择功能。解复用功能通过使用地址输入来选择所需的设备输出来实现；其中一个芯片选择用作数据输入，而其他芯片选择保持在其有效状态。
商品特性
- 输出驱动能力：10个LSTTL负载
- 输出可直接与CMOS、NMOS和TTL接口
- 工作电压范围：2.0 V至6.0 V
- 低输入电流：1.0 μA
- 具有CMOS器件的高抗噪特性
- 符合JEDEC标准7A所定义的要求
- 芯片复杂度：100个FET或29个等效门
- NLV前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC-Q100标准并通过PPAP认证
- 这些是无铅设备
应用领域
- 汽车相关及其他需要独特站点和控制变更要求的应用
