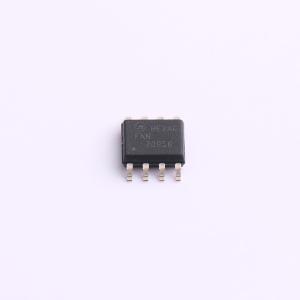

温馨提醒：图片仅供参考，商品以实物为准

FAN7085MX-GF085

带充电 FET 的高端栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN7085_GF085 是一款带复位输入和内置充电器 FET 的高端栅极驱动 IC。它设计用于为工作电压高达300V的MOSFET或IGBT提供高压、高速驱动。
品牌名称: onsemi(安森美)
商品型号: FAN7085MX-GF085
商品编号: C903541
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.215克(g)

商品参数

商品概述

FAN7085-GF085是一款带有复位输入和内置充电FET的高端栅极驱动IC。它专为MOSFET或IGBT的高压高速驱动而设计，工作电压最高可达300V。高压工艺和共模噪声消除技术使高端驱动器在高dV/dt噪声环境下能稳定运行。逻辑输入与标准CMOS输出兼容。当VCC和VBS低于指定阈值电压时，欠压锁定（UVLO）电路可防止器件误动作。该器件采用节省空间的SOIC-8封装。输出驱动器的最小源电流和灌电流能力均为250mA。内置充电FET用于刷新自举电路，这对于需要在负载高低端进行开关操作的电路拓扑非常有用。

商品特性

符合AEC Q100标准
浮动通道专为自举操作设计，最高可在300V下完全正常工作
VS引脚可耐受负瞬态电压
抗dv/dt干扰
栅极驱动电源范围为4.5V至20V
欠压锁定
带下拉和上拉的CMOS施密特触发输入
高端输出与输入反相（反相输入）
复位输入
用于自举刷新的内部充电FET

应用领域

柴油和汽油喷油器/阀门
MOSFET和IGBT高端驱动应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	250mA
	拉电流(IOH)	450mA
	工作电压	4.5V~20V

	属性	参数值
	上升时间(tr)	65ns
	下降时间(tf)	25ns
	传播延迟 tpLH	560ns
	传播延迟 tpHL	150ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	500uA
